Produkt-Beschreibung

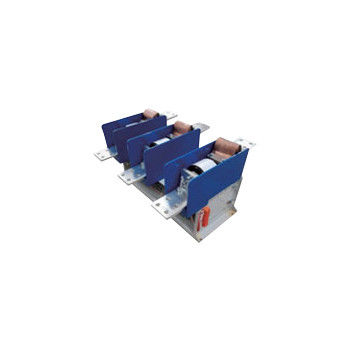

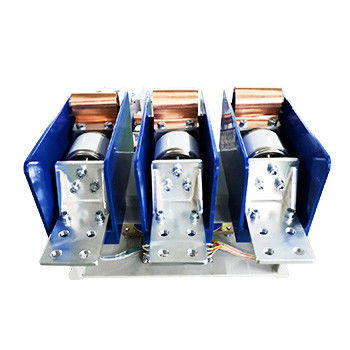

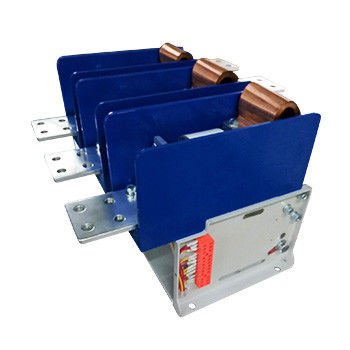

3 Phase 3,6 kV Vakuumkontakter - Vakuumkontakter mit mittlerer Spannung, Nennspannung 3,6 kV, Nennstrom 800~2500A
Allgemeine Beschreibung
Hai Bang 3 Phase 3.6kV Vakuumkontaktor Typ JCZ3-3.6D/D-800~2500A eignet sich für Stromversorgungssysteme mit Wechselstrom 50~60Hz, Nennspannung 3.6kV und Nennstrom 800-3200A.6 kV Vakuumkontaktoris zur direkten oder fernen Verbindung und Trennung des Hauptkreislaufs und häufig zur Steuerung von WechselstrommotorenHaibang 3 Phase 3.6 kV Vakuumkontakter wird in Erdöl, Kohlebergbau Explosionssicherungsanlagen und anderen Anlässen weit verbreitet.Die Höhe der Umgebung, in der die 3.6kV 3-Phasen-Vakuum-Kontakter wird nicht mehr als 1000 m über dem Meeresspiegel verwendet.
Wir haben andere Arten von 3 Phase 3.6kV Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 3200A (JCZ3-3.6D/D-3200A) sind.Weitere Informationen finden Sie in den Kategorien.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 30,6 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 800 A bis 2500 A | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | kA | 12.5 | ||||
| Nennbrechfähigkeit | kA | 10 | ||||
| Höchste Bruchfähigkeit | kA | 12.5 | ||||
| Nennzeit kurze Widerstandsströmung | kA | 10 | ||||
| Nennspitzenstrom widerstehen | kA | 12.5 | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 18 | |||
| Vakuumbremsen | KV | 18 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 40 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (Ps) elektrische Auflage ((800~3200A) | VA | ≤ 600/50 (Absorption/Haltung) | ||||
| Nennleistung (Ps) mechanischer Auftrieb ((800~2500) | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 10 | ||||
| Elektrische Ausdauer | 10000 mal | 10 | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
