Produkt-Beschreibung

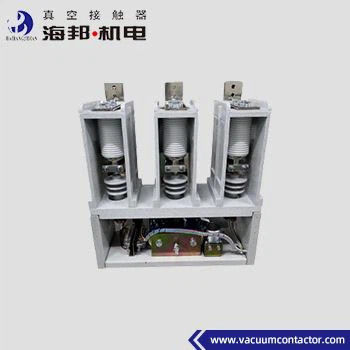

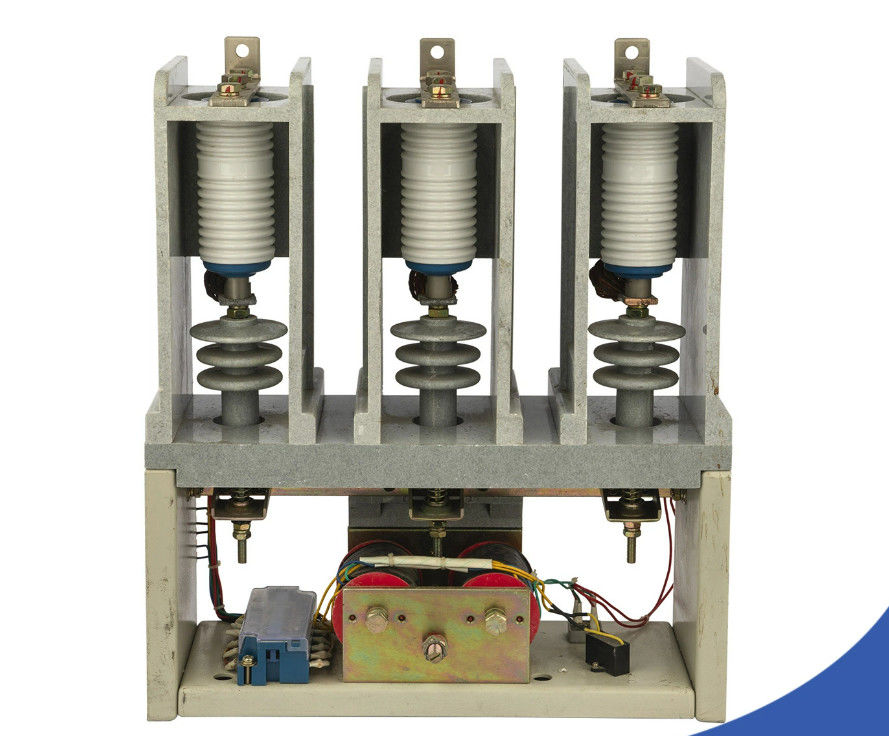

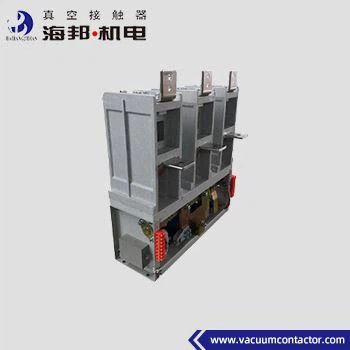

Der Hai Bang 7.2kV Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung von 7.2kV und 12kV, Nennstrom von 800A, 1000A, 1250A, 1600A, 2000A geeignet.2 kV (12 kV) Hochspannungs-Vakuumkontaktor wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen., und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und Transformatoren.Die Höhe der Umgebung, in der der Hochspannungsvakuumkontaktor verwendet wird, beträgt nicht mehr als 1000 m über dem Meeresspiegel..
Wir haben einen weiteren Typ von 7.2 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 kV |
12 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) | |||
|
Nennbrechfähigkeit |
Eine |
6Ie (AC-2) | |||
|
Nennzeit kurze Widerstandsströmung |
Eine |
8Ie | |||
|
Nennspitzenstrom widerstehen |
Eine |
15Ie | |||
|
Höchste Bruchfähigkeit |
Eine |
8Ie, 3mal | |||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
2 | |||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
| Vakuumbremsen |
KV |
32 |
42 | ||
|
Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
| Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
10 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
|
Ursprüngliche Öffnungszeit |
m |
≤ 60 | |||
|
Schließungsschlag |
m |
≤ 10 | |||
Anmerkung:Die Nennsteuerungsspannung kann entsprechend den Kundenanforderungen erstellt werden.
