Detailinformationen |
|||
| Hervorheben: | AC-Vakuumkontakter 1250A,AC-Vakuumkontakter 1140V,Niederspannungsvakuumkontakter 1250A |
||
|---|---|---|---|
Produkt-Beschreibung

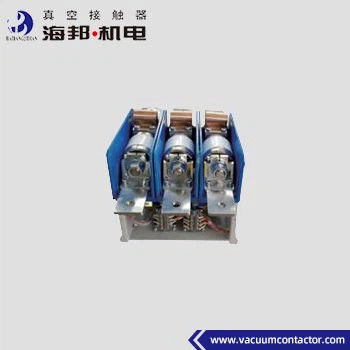

1250A Vakuumkontakter
Hai Bang Niederspannungsvakuumkontakter Typ CKJ3-1.14J(D) /D-800~1250 ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung 1140V, Nennstrom 800-1250A anwendbar.Diese Art von Niederspannungs-Vakuum-Kontaktoren werden verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Rotorkreis des WickelmotorsDiese Art von 1,14 kV-Vakuumkontator ist für elektrische Steuerungsanlässe geeignet, die eine hohe Stromkontrolle unter der Verwendungsgruppe AC-1 oder AC-2 erfordern.Schränke mit WeichstartDie Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
 |
|
|
Anwendungsbedingungen:
a. Umgebungstemperatur: -25°C+40°C,24-Stunden-Durchschnitt darf NICHT +35°C überschreiten;
b. Höhe: 1000 m oder niedriger;
c. Relative Luftfeuchtigkeit: Tagesdurchschnitt unter 95%, Monatsdurchschnitt unter 90%, darf 50% NICHT überschreiten, wenn die Umgebungstemperatur +40 °C erreicht;
Betriebsumgebung: Die Umgebungsluft darf nicht durch ätzende, brennbare oder explosionsfähige Gase und Wasserdampf kontaminiert sein; Kontaminationsgrad: Stufe III;
e. Installation eines Vakuumkontaktors 1250A:
Bei Betrieb darf der Neigungswinkel zwischen der Oberfläche des installierten 1140-Volt-Vakuumkontaktors und der horizontalen Ebene NICHT mehr als 5° betragen.
Anmerkung:Wenn die vorstehenden Bedingungen nicht den Anforderungen des Verbrauchers entsprechen, kann der Verbraucher mit dem Hersteller über eine besondere Behandlung des Produkts verhandeln.
Technische Daten:
|
Name |
Einheit |
Wert |
||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
V |
1140 |
|||
|
Nennbetriebsstrom (Ie) |
Eine |
800, 1000, 1250 |
||||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
||||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) |
||||
|
Nennbrechfähigkeit |
Eine |
4Ie (AC-2) |
||||
|
Nennüberlastungswiderstandsstrom |
A/s |
4Ie/10 |
||||
|
Höchste Bruchfähigkeit |
kA, Zeit |
5kA/25 mal |
||||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
4.2 |
|||
|
Vakuumbremsen |
KV |
10 |
||||
|
Erleichterungspuls Widerstandsspannung |
KV |
8 |
||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) |
||||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) |
||||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||||
|
Nennwert |
AC 380V/5A, |
|||||
|
Gleichspannung 380 V/1A |
||||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|||
|
Kurzfristige |
Zeit/h |
600 |
||||
|
Mechanische Ausdauer |
10000 mal |
100 |
||||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) |
||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
||||
|
Ursprüngliche Öffnungszeit |
m |
≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) |
||||
|
Schließungsschlag |
m |
≤ 5 |
||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. 3- Kann für 2000V verwendet werden. |
||||||
