Produkt-Beschreibung

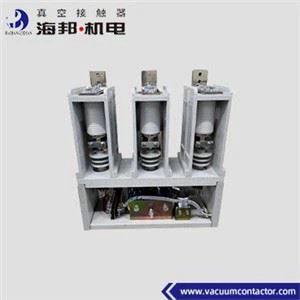

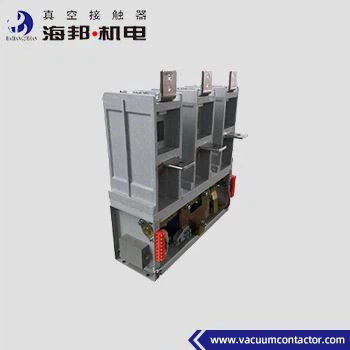

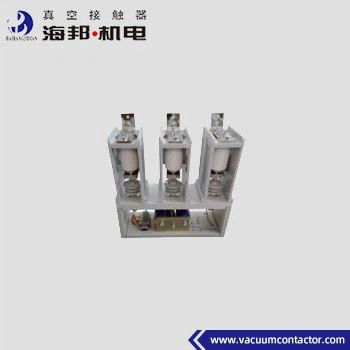

Der Hai Bang 12 kV Vakuumkontakter 2000A ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Nennspannung von 7,2 kV und 12 kV, Nennstrom von 800, 1000 A, 1250 A, 1600 A und 2000 A geeignet.Diese Art von Hochspannungs-Vakuum-Kontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Hauptkreislauf, und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und Transformatoren.Die Höhe der Umgebung, in der der 12 kV-Hochspannungsvakuumkontakter verwendet wird, übersteigt nicht 1000 m über dem Meeresspiegel..
Wir haben einen weiteren Typ von 12 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt. Weitere Informationen finden Sie in den Kategorien.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 kV |
12 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) | |||
|
Nennbrechfähigkeit |
Eine |
6Ie (AC-2) | |||
|
Nennzeit kurze Widerstandsströmung |
Eine |
8Ie | |||
|
Nennspitzenstrom widerstehen |
Eine |
15Ie | |||
|
Höchste Bruchfähigkeit |
Eine |
Achtzehnmal. | |||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
2 | |||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
| Vakuumbremsen |
KV |
32 |
42 | ||
|
Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
| Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
10 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
|
Ursprüngliche Öffnungszeit |
m |
≤ 60 | |||
|
Schließungsschlag |
m |
≤ 10 | |||
Anmerkung:Die Nennsteuerungsspannung kann entsprechend den Kundenanforderungen erstellt werden.
