Produkt-Beschreibung

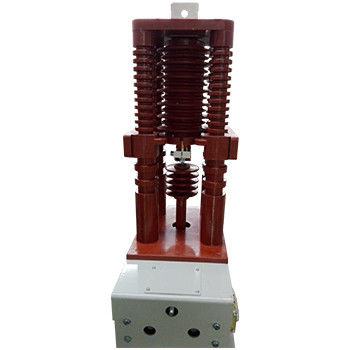

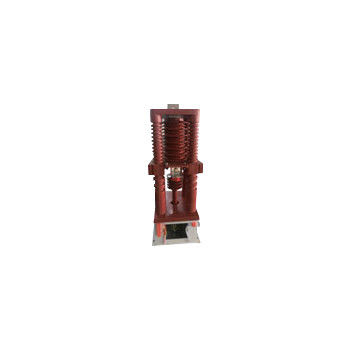

Einphasen-Hochspannungs-Vakuumkontakter mit Nennspannung von 40,5 kV, Nennstrom von 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Hai Bang Single Phase 40.5kV Vakuum Contactor eignet sich für AC 50 ~ 60Hz Stromversorgungssysteme, Hauptkreislauf Spannung 40,5kV, Nennstrom 160A, 250A, 400A, 630A.Diese Art von Hochspannung Single Phase Vakuum Contactor wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Bodenfehler auftrittHaibang Single Phase 40.5kV Vakuum Contactor wird in Lichtbogenunterdrückung Schränke und elektrische Anlässe, die einphasige Steuerung erfordern verwendet.Die Höhe der Umgebung, in der dieser Typ von Einphasen-Vakuumkontaktor verwendet wird, übersteigt nicht 1000 m über dem Meeresspiegel..
Wir haben einen anderen Typ von Single Phase 40,5 kV Vakuumkontaktor, der sicher und stabil in einer Höhe von 5000 m über dem Meeresspiegel arbeiten könnte.
Arten:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J ((D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-6.3
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 40.5 | |||
| Nennbetriebsstrom (Ie) | Eine | 160, 250, 400, 630 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | ||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 6.3/3 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 95 | |||
| Vakuumbremsen | KV | 95 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 185 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 120 | |||
| Kurzfristige | Zeit/h | 360 | ||||
| Mechanische Ausdauer | 10000 mal | 3 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (Stromgehalt) | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
