Detailinformationen |
|||
| Typ: | Vakuum | Nennfrequenz: | 50/60 Hz |
|---|---|---|---|
| Phase: | Einzigartig | ||
| Hervorheben: | 1 Phasenvakuumkontakter 160A,Plateau-Phasen-Vakuumkontakter des Typs 1 |
||
Produkt-Beschreibung

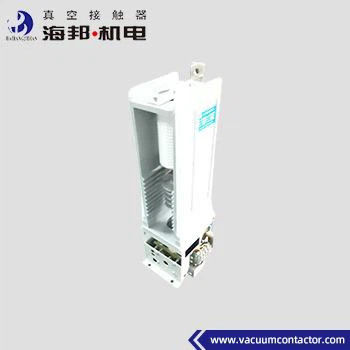

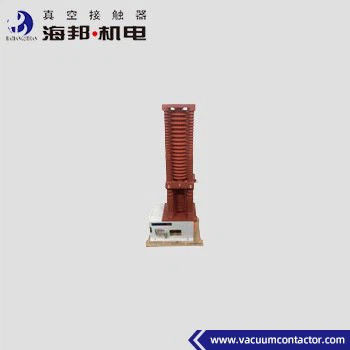

Hai Bang Plateau-Typ Einphasenvakuumkontakter eignen sich für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Hauptstromstromspannung von 40,5 kV und Nennstrom von 160A, 250A, 400A, 630A.JCZ1 Einphasen-Vakuumkontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Erdschaden auftritt. JCZ1 Single Phase AC Vakuum Contactor wird in Lichtbogenunterdrückung Schränke und elektrische Gelegenheiten, die einphasige Steuerung erfordern verwendet.Die Höhe der Umgebung, in der der Einphasenvakuumkontaktor des Typs Plateau verwendet wird, beträgt nicht mehr als 5000 m über dem Meeresspiegel.Es handelt sich also um einen Vakuumkontaktor des Plateau-Types.
Arten:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
Anwendungsbedingungen:
1. Umgebungstemperatur: -25°C+40°C,24-Stundendurchschnitt darf NICHT +35°C überschreiten;
2. Höhe: 5000 m oder niedriger; Unser Patent zeigt, dass der Plateau-Typ JCZ1 Single-Phasen-Vakuum-Kontakter in einer Höhe von 5000 m über dem Meeresspiegel sicher und stabil arbeiten kann.
3Relative Luftfeuchtigkeit: Tagesdurchschnitt unter 95%, Monatsdurchschnitt unter 90%, darf 50% NICHT überschreiten, wenn die Umgebungstemperatur +40°C erreicht;
4Betriebsumgebung: Die Umgebungsluft darf nicht durch ätzende, brennbare oder explosionsfähige Gase und Wasserdampf kontaminiert sein.
5Installation eines Vakuumkontaktors des Einphasen-Plateau-Typs:
Bei Betrieb darf der Neigungswinkel zwischen der Oberfläche des installierten Plateau-Einphasenvakuumkontaktors und der horizontalen Ebene NICHT mehr als 5° betragen.
Anmerkung: Wenn die vorstehenden Bedingungen den Anforderungen des Benutzers nicht entsprechen, kann der Benutzer mit dem Hersteller über eine besondere Behandlung des Produkts verhandeln.
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
40.5 |
|
| Nennbetriebsstrom (Ie) |
Eine |
160, 250, 400, 630 | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
Eine |
10Ie (AC-2) | ||
| Nennbrechfähigkeit |
Eine |
8Ie (AC-2) | ||
| Höchste Bruchfähigkeit |
kA, Zeit |
6.3, 3 | ||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | ||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
95 |
|
|
Vakuumbremsen |
KV |
95 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
185 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | ||
|
Hilfsschaltkreis |
Formular |
3a+3b |
||
| Nennwert | Wechselstrom 380V/5A | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
|
|
Kurzfristige |
Zeit/h |
360 | ||
|
Mechanische Ausdauer |
10000 mal |
3 | ||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Ursprüngliche Öffnungszeit |
m |
≤ 100 | ||
| Schließungsschlag |
m |
≤ 10 | ||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
||||
