Detailinformationen |
|||
| Häufigkeit: | 50/60 Hz | Typ: | Einzelphase |
|---|---|---|---|
| Hervorheben: | 3.6kV 1-Phasen-Vakuumkontakter,Plateau 1-Phasen-Vakuumkontakter |
||
Produkt-Beschreibung

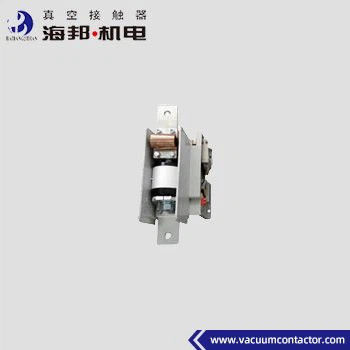

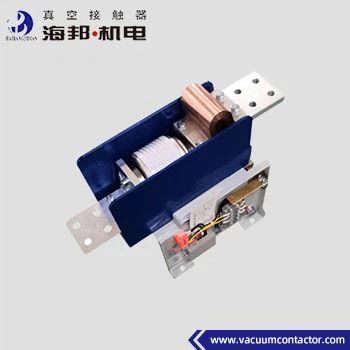

Hai Bang Einphasige Wechselstrom-Vakuum-Kontakteure Typ CKJ1-3.6D/D3200 eignet sich für Wechselstrom-Stromversorgungssysteme von 50~60Hz, Hauptkreislauf-Nennspannung 1140V-3.6kV, Nennstrom 3200A.Diese Art von Einphasen-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Erdschaden auftrittEinphasenvakuumkontaktoren werden in elektrischen Anlagen verwendet, die eine Einphasensteuerung erfordern.6 kV Einphasen-Vakuum-Kontakter verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
1.14 bis 3,6 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
3200 | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
Eine |
4Ie (AC-4) | ||
| Nennbrechfähigkeit |
Eine |
4Ie (AC-2) | ||
| Höchste Bruchfähigkeit |
kA |
5 | ||
| Nennzeit kurze Widerstandsströmung |
A/s |
4Ie/10 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
4.2 |
|
|
Vakuumbremsen |
KV |
10 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
8 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
100 | ||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-2) | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Ursprüngliche Öffnungszeit |
m |
≤ 150 | ||
| Schließungsschlag |
m |
≤ 5 | ||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
||||
