Produkt-Beschreibung

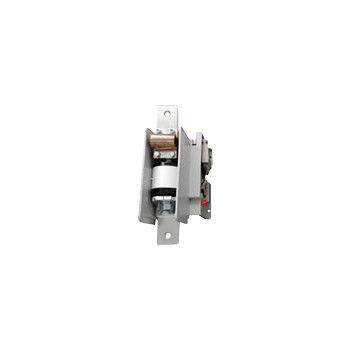

Einphasenvakuumkontakter mit 3,6 kV - Einphasenvakuumkontakter mit Nennspannung 1140V-3,6kV, Nennstrom 3200A
Allgemeine Beschreibung
Hai Bang Single Phase 3.6kV Vakuum-Kontakter Typ CKJ1-3.6D/D3200 eignet sich für Stromversorgungssysteme mit Wechselstrom von 50~60Hz, Hauptstromkreislauf mit Nennspannung 1140V-3.6kV, Nennstrom 3200A.Diese Art von Einphasen-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Erdschaden auftrittEinfachphasige 3,6 kV-Vakuumkontakter werden in elektrischen Anlagen verwendet, die eine einphasige Steuerung erfordern.6 kV Einphasen-Vakuum-Kontakter verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Technische Daten:
| - Nein. | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 1.14 bis 3,6 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 3200 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 4Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | ||||
| Höchste Bruchfähigkeit | kA | 5 | ||||
| Nennzeit kurze Widerstandsströmung | A/s | 4Ie/10 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-2) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Ursprüngliche Öffnungszeit | m | ≤ 150 | ||||
| Schließungsschlag | m | ≤ 5 | ||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | ||||||
