Produkt-Beschreibung

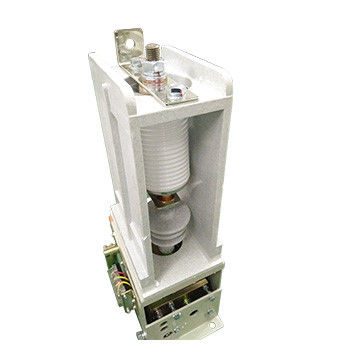

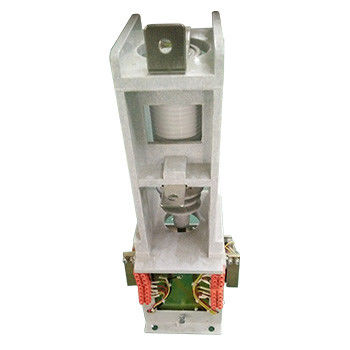

Einphasen-Hochspannungs-Vakuumkontakter mit Nennspannung 7,2 kV, 12 kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Hai Bang Single Phase 12kV Vakuum Contactor eignet sich für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Hauptstromkreis mit Nennspannung 7,2 kV, 12 kV, Nennstrom 160A, 250A, 400A, 630A.Einphasige Vakuumkontakteure werden hauptsächlich als Erdungsschalter verwendet, wenn ein einphasiger Erdungsfehler auftrittHaibang Single Phase 12kV Vakuum Contactor wird in Lichtbogenunterdrückungskabinetten und elektrischen Anlässen verwendet, die eine Einphasensteuerung erfordern.Die Höhe der Umgebung, in der der Einphasen-Vakuumkontakter mit 12 kV verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten (Typ G darf 2500 m nicht überschreiten)..
Wir haben einen weiteren Typ von 12kV (7,2kV) Einphasen-Vakuum-Kontakter, dessen Nennstrom 2500A beträgt.
Wir haben auch einen Plateau-Typ von 12 kV (7,2 kV) Einphasen-Vakuum-Kontakter mit Patent-Design, der sicher und stabil in einer Höhe von 5000 m über dem Meeresspiegel arbeiten könnte.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
Technische Daten:
| - Nein. | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 | 12 | |||
| Nennbetriebsstrom (Ie) | Eine | 160, 250, 400, 630 | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 10Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-2) | |||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | |||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | |||||
| Höchste Bruchfähigkeit | Eine | 61,3 mal | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | ||||
| Kurzfristige | Zeit/h | 600 | |||||
| Mechanische Ausdauer | 10000 mal | 100 | |||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-3),10 (AC-4) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 | |||||
| Schließungsschlag | m | ≤ 10 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
