Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | Typ: | Einzelphase |
|---|---|---|---|
| Hervorheben: | 1.14 kV Einphasenvakuumkontakter,Niederspannungs-Einphasen-Vakuumkontakter,1.14 kV Niederspannungsvakuumkontakter |
||
Produkt-Beschreibung

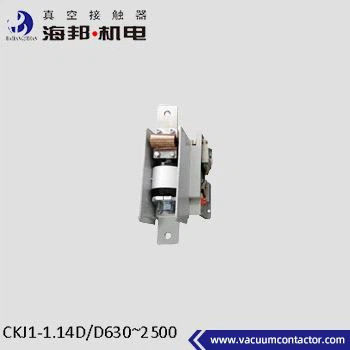

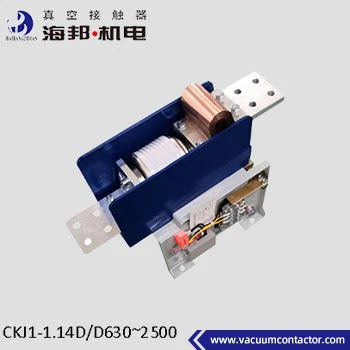

Hai Bang Single Phase 1.14kV Vakuumkontakter Typ CKJ1-1.14D/D630~2500 eignet sich für Stromversorgungssysteme mit Wechselstrom von 50~60Hz, Nennspannung des Hauptkreises 1140V, Nennstrom 630~2500A.Diese Art von Single-Phase-Niedrigspannungs-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Bodenfehler auftrittEinfacher Vakuumkontakter mit 1,14 kV wird in elektrischen Anwendungen verwendet, die eine Einfasensteuerung erfordern.14 kV Einphasen-Vakuumkontaktor verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Technische Daten:
|
Name |
Einheit |
Wert |
||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
V |
1140 |
|||
|
Nennbetriebsstrom (Ie) |
Eine |
630 bis 2500 |
||||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
||||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-4) |
||||
|
Nennbrechfähigkeit |
Eine |
4Ie (AC-2) |
||||
|
Höchste Bruchfähigkeit |
kA |
5 |
||||
|
Nennzeit kurze Widerstandsströmung |
A/s |
4Ie/10 |
||||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
4.2 |
|||
|
Vakuumbremsen |
KV |
10 |
||||
|
Erleichterungspuls Widerstandsspannung |
KV |
8 |
||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) |
||||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||||
|
Nennwert |
AC 380V/5A, |
|||||
|
Gleichspannung 380 V/1A |
||||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|||
|
Kurzfristige |
Zeit/h |
600 |
||||
|
Mechanische Ausdauer |
10000 mal |
100 |
||||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-2) |
||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|||
|
Ursprüngliche Öffnungszeit |
m |
≤ 150 |
||||
|
Schließungsschlag |
m |
≤ 5 |
||||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
||||||
