Produkt-Beschreibung

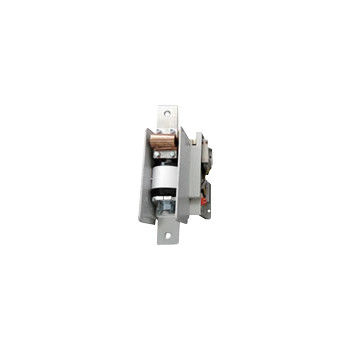

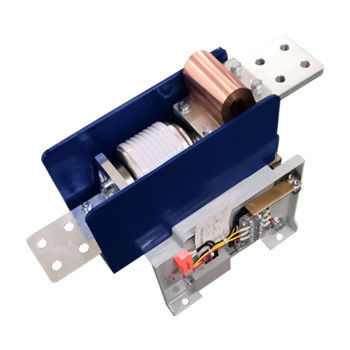

Einphasige 1,14 kV Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1140V, Nennstrom 630~2500A
Allgemeine Beschreibung
Hai Bang Single Phase 1.14kV Vakuumkontaktor Typ CKJ1-1.14D/D630~2500 eignet sich für Stromversorgungssysteme mit Wechselstrom von 50~60Hz, Nennspannung des Hauptkreises 1140V, Nennstrom 630~2500A.Diese Art von Single-Phase-Niedrigspannungs-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Bodenfehler auftrittEinfacher Vakuumkontakter mit 1,14 kV wird in elektrischen Anwendungen verwendet, die eine Einfasensteuerung erfordern.14 kV Einphasen-Vakuumkontaktor verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Technische Daten:
| - Nein. | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||
| Nennbetriebsstrom (Ie) | Eine | 630 bis 2500 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 4Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | ||||
| Höchste Bruchfähigkeit | kA | 5 | ||||
| Nennzeit kurze Widerstandsströmung | A/s | 4Ie/10 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-2) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Ursprüngliche Öffnungszeit | m | ≤ 150 | ||||
| Schließungsschlag | m | ≤ 5 | ||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | ||||||
