Produkt-Beschreibung

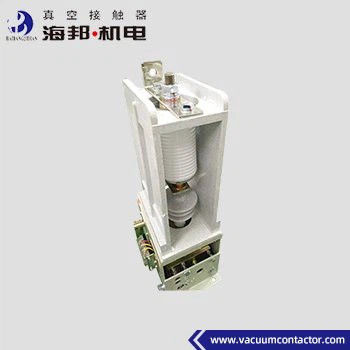

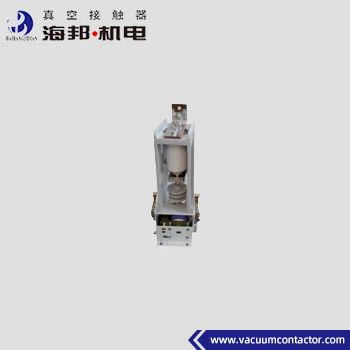

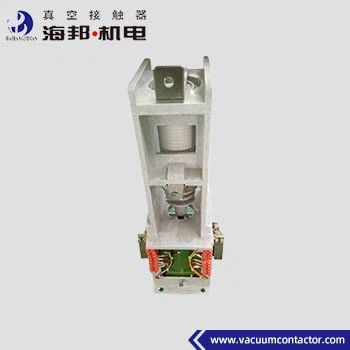

Hai Bang Single Phase Vacuum Contactor Typ JCZ1-12D/D1600~2500 ist für AC 50~60Hz Stromversorgungssysteme geeignet, Hauptstromkreis Nennspannung 7,2kV, 12kV, Nennstrom 1600A~2500A.Diese Art von Einphasen-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Erdschaden auftrittDer größte Strom beträgt 2500 A. Einphasige Vakuumkontakteure werden in Lichtbogenunterdrückungskabinetten und elektrischen Anlässen eingesetzt, bei denen eine Einphasensteuerung erforderlich ist.Die Höhe der Umgebung, in der der Einphasenvakuumkontakter verwendet wird, beträgt nicht mehr als 1000 m über dem Meeresspiegel (Typ G beträgt nicht mehr als 2500 m).
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 |
12 |
|
| Nennbetriebsstrom (Ie) |
Eine |
1600 bis 2500 | |||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennverbindungskapazität |
Eine |
4Ie (AC-2) | |||
| Nennbrechfähigkeit |
Eine |
4Ie (AC-2) | |||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
| Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||
|
Kurzfristige |
Zeit/h |
600 | |||
|
Mechanische Ausdauer |
10000 mal |
30 | |||
|
Elektrische Ausdauer |
10000 mal |
10 (AC-4) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 100 |
||
| Ursprüngliche Öffnungszeit |
m |
≤ 60 | |||
| Schließungsschlag |
m |
≤ 5 | |||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
|||||
