Produkt-Beschreibung

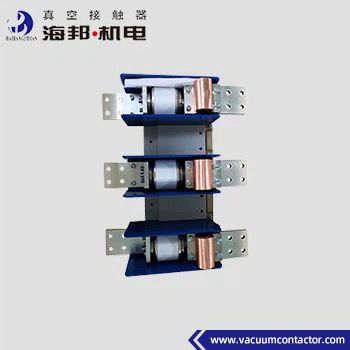

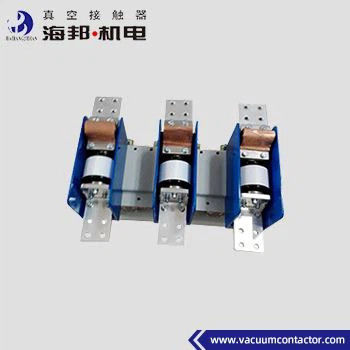

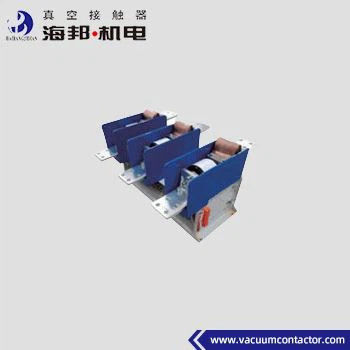

30,6 kV Vakuumkontakter 3200A
Hai Bang Medium Voltage & Low Voltage Vakuum Contactors Type JCZ3-3.6D/D-3200A eignen sich für AC 50~60Hz Stromversorgungssysteme, Hauptkreis Nennspannung 1.14kV-3.6kV und Nennstrom 3200A.Diese Art von 3200A Vakuumkontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Hauptkreislauf und häufig Steuerung WechselstrommotorenDer 3,6 kV Vakuumkontakter 3200A wird in der Erdölindustrie, in der Explosionssicherung von Kohlebergwerken und bei anderen Anwendungen weit verbreitet.Die Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, übersteigt nicht 1000 m über dem Meeresspiegel..
Wir haben andere Arten von 3.6kV Mittelspannungs Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 800~2500A (JCZ3-3.6D/D-800~2500A) beträgt.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-3200A
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
1.14 kV bis 3,6 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
3200A | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
kA |
12.5 | ||
| Nennbrechfähigkeit |
kA |
10 | ||
| Höchste Bruchfähigkeit |
kA |
12.5 | ||
| Nennzeit kurze Widerstandsströmung |
kA |
10 | ||
| Nennspitzenstrom widerstehen |
kA |
12.5 | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
40 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (Ps) |
VA |
≤ 600/50 (Absorption/Haltung) | ||
| Nennleistung (Ps) mechanischer Auftrieb ((800~2500) |
VA |
≤ 900/600 (Schließung/Eröffnung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
10 | ||
|
Elektrische Ausdauer |
10000 mal |
10 | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
