Detailinformationen |
|||
| Hervorheben: | 3.6kV Wechselstrom-Vakuumkontakter,Schwerstrom-AC-Vakuumkontakter |
||
|---|---|---|---|
Produkt-Beschreibung

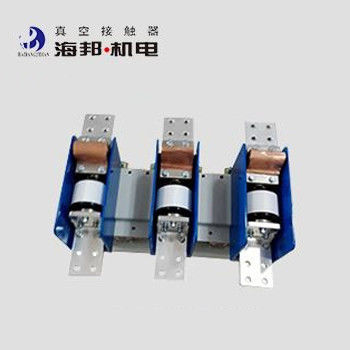

Hai Bang Medium Voltage & Low Voltage Vakuum Contactors Type JCZ3-3.6D/D-3200A eignen sich für AC 50~60Hz Stromversorgungssysteme, Hauptkreis Nennspannung 1.14kV-3.6kV und Nennstrom 3200A.Diese Art von 3.6 kV Schwerstrom-Vakuumkontakter wird verwendet, um den Schwerstrom des Hauptkreislaufs direkt oder aus der Ferne anzuschließen und abzuschließen und AC-Motoren häufig zu steuern,mit einer Leistung von mehr als 100 W undDer Haibang 3.6 kV Schwerstrom-Vakuum-Kontakter wird in der Erdölindustrie, in der Explosionssicherung von Kohlenminen und bei anderen Anlässen weit verbreitet.Die Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, übersteigt nicht 1000 m über dem Meeresspiegel..
Wir haben andere Arten von 3.6kV Mittelspannungs Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 800~2500A (JCZ3-3.6D/D-800~2500A) beträgt.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-3200A
Technische Daten:
|
Name |
Einheit |
Wert |
||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
1.14 kV bis 3,6 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
3200A |
||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
||
|
Nennverbindungskapazität |
kA |
12.5 |
||
|
Nennbrechfähigkeit |
kA |
10 |
||
|
Höchste Bruchfähigkeit |
kA |
12.5 |
||
|
Nennzeit kurze Widerstandsströmung |
kA |
10 |
||
|
Nennspitzenstrom widerstehen |
kA |
12.5 |
||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
4 |
||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 |
||
|
Erleichterungspuls Widerstandsspannung |
KV |
40 |
||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Nennleistung (Ps) |
VA |
≤ 600/50 (Absorption/Haltung) |
||
|
Nennleistung (Ps) mechanischer Auftrieb ((800~2500) |
VA |
≤ 900/600 (Schließung/Eröffnung) |
||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
|
Nennwert |
AC 380V/5A, |
|||
|
Gleichspannung 380 V/1A |
||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 |
||
|
Mechanische Ausdauer |
10000 mal |
10 |
||
|
Elektrische Ausdauer |
10000 mal |
10 |
||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
||
|
Ursprüngliche Öffnungszeit |
m |
≤ 150 |
||
|
Schließungsschlag |
m |
≤ 10 |
||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
