Produkt-Beschreibung

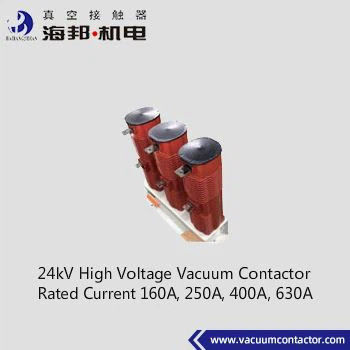

24 kV Vakuumkontakter 630A
Hai Bang 24kV Vakuumkontakter 630A ist für AC 50~60Hz-Stromsysteme geeignet, Nennspannung 24kV, Nennstrom von 160A, 250A, 400A, 630A.Die 24 kV Vakuumkontakter werden für die direkte oder Fernanschluss und Trennung des Hauptkreislaufs verwendetDiese Serie von 24 kV Hochspannungs-Vakuum-Kontaktoren nimmt die internationale Epoxyd-Integrierte Halbzylinder-Dämmungsrahmen-Struktur an.die die Isolationsanforderungen internationaler Vorschriften vollständig erfülltDie Höhe der Umgebung, in der der 24 kV-Vakuumkontakter verwendet wird, darf 1000 Meter über dem Meeresspiegel nicht überschreiten.
Arten:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Technische Daten:
|
Name |
Einheit |
Wert |
|||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
24 kV |
||||
| Nennbetriebsstrom (Ie) |
Eine |
160A |
250A |
400A |
630A |
||
| Nennverbindungskapazität (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| Nennbrechfähigkeit (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| Nennstand gegen Überlaststrom und Zeit |
kA/s |
2.4/1 |
3.75/1 |
Die Bibel, 15. 6. |
9.45/1 |
||
| Nennkurzzeit-Widerstandsstrom (Ik) |
KV |
1.6 |
2.5 |
4 |
6.3 |
||
| Nennspitzenwiderstandsstrom ((Ip) |
KV |
4 |
6.25 |
10 |
16 |
||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 |
|||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss |
KV |
65 |
||||
| Vakuumbremsen |
KV |
65 |
|||||
| Erleichterungspuls Widerstandsspannung |
KV |
125 |
|||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||||
| DC 110/220 | |||||||
| Nennleistung (P) |
VA |
≤ 2000/30 (Absorption/Haltung) |
|||||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 2000/700 (Schließung/Eröffnung) |
|||||
|
Hilfsschaltkreis |
Formular | 3a+2b | |||||
| Nennwert |
AC 380V/5A, |
||||||
| Gleichspannung 380 V/1A | |||||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
|||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||||
| Kurzfristige |
Zeit/h |
60 |
|||||
|
Mechanische Ausdauer |
10000 mal |
100 |
|||||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) |
|||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 |
|||||
| Ursprüngliche Öffnungszeit |
m |
≤ 50 (Stromgehalt) |
|||||
| Schließungsschlag |
m |
≤ 6 |
|||||
Anmerkung:
1. kann die Nennsteuerung nach den Kundenanforderungen erfolgen.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
