Produkt-Beschreibung

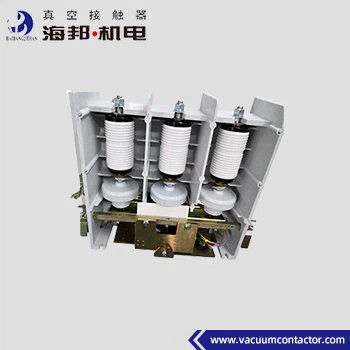

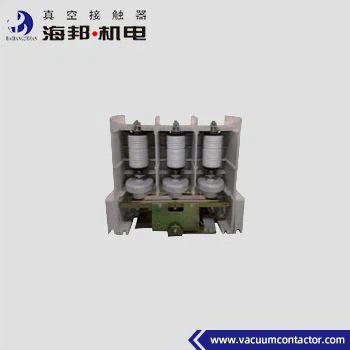

Hai Bang Hochspannungs-Vakuumkontaktor Typ JCZ5 3-Phasen-Vakuumkontaktor für Kondensator ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz anwendbar, Nennspannung bis 12 kV, Nennstrom bis 630A.Diese Art von 3-Phasen-Vakuum-Kontakter für Kondensator wird verwendet, um direkt oder aus der Ferne anzuschließen und zu trennen, die Hauptkreis und häufig Steuerung kapazitive BelastungenDiese Art von 3-Phasen-Vakuum-Kontakter für Kondensatoren wird weit verbreitet in der Stromnetzreaktionsleistungskompensation, in der chemischen Industrie, in der Metallurgie,Wasserversorgung und AbwasseraufbereitungDie Höhe der Umgebung, in der der 3-Phasen-Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
Arten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
12 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
160A bis 630A | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
Eine |
10Ie (AC-4) | ||
| Nennbrechfähigkeit |
Eine |
8Ie (AC-4) | ||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | ||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Höchste Bruchfähigkeit | 6.3 kA, 3 Mal | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
42 |
|
|
Vakuumbremsen |
KV |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
75 | ||
| Nennstrom für die Brechung eines einzelnen Kondensators (C2) |
Eine |
160 bis 400 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
Wechselstrom oder Gleichstrom. 110/220 |
|
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
100 | ||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 160 | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
