Produkt-Beschreibung

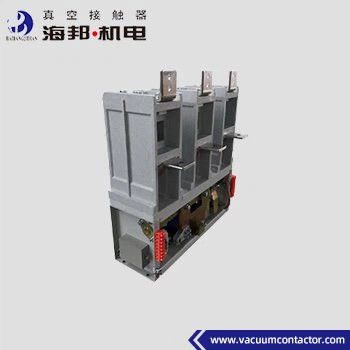

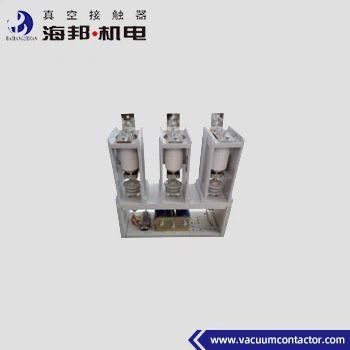

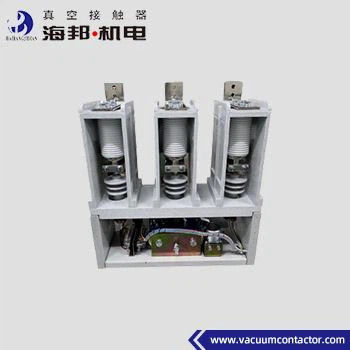

7.2kV 3-Phasen-Vakuumkontakter
Hai Bang Hochspannung 3-Phasen Vakuum-Kontaktoren Typ CKG8 sind auf AC 50-60Hz Stromversorgungssysteme, Nennspannung 7,2 kV und 12 kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A anwendbar.Diese Art von 3-Phasen-Hochspannungs-Vakuum-Kontaktoren wird zur direkten oder fernen Anbindung und Trennung des Hauptkreislaufs verwendet., und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und Transformatoren.Die Höhe der Umgebung, in der der 3-Phasen-Vakuumkontakter verwendet wird, überschreitet nicht 1000 m über dem Meeresspiegel..
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 kV |
12 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
800, 1000A, 1250A, 1600A, 2000A | |||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennverbindungskapazität |
Eine |
4Ie (AC-2) | |||
| Nennbrechfähigkeit |
Eine |
6Ie (AC-2) | |||
| Nennzeit kurze Widerstandsströmung |
Eine |
8Ie | |||
| Nennspitzenstrom widerstehen |
Eine |
15Ie | |||
| Höchste Bruchfähigkeit |
Eine |
8Ie, 3mal | |||
| Nennwerte für die Dauer des Kurzschlusses |
s |
2 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
|
Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
10 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
| Ursprüngliche Öffnungszeit |
m |
≤ 60 | |||
| Schließungsschlag |
m |
≤ 10 | |||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
|||||
