Produkt-Beschreibung

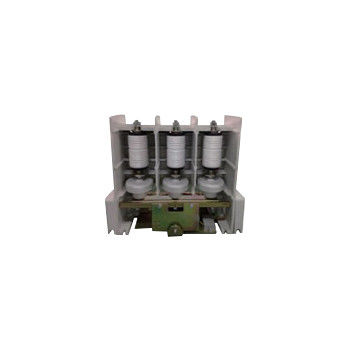

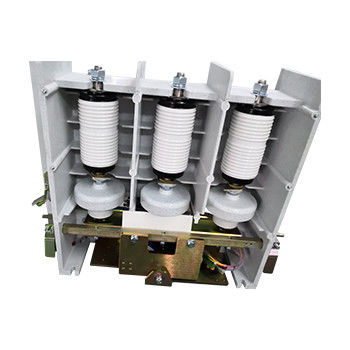

12 kV Vakuumkontaktor für Kondensator - Hochspannungsvakuumkontaktor, Nennspannung 12 kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Hai Bang Hochspannung 3-Phasen-Vakuum-Kontakter Typ JCZ5 12kV-Vakuum-Kontakter für Kondensator ist auf AC 50-60 Hz-Stromsysteme anwendbar, Nennspannung bis 12kV, Nennstrom bis 630A.Diese Art von 12 kV Vakuumkontaktor für Kondensator wird verwendet, um direkt oder aus der Ferne anzuschließen und zu trennen, die Hauptkreis und häufig Steuerung KapazitätslastenJCZ5 12 kV Vakuumkontakter für Kondensator wird weit verbreitet im Stromnetz, in der chemischen Industrie, in der Metallurgie,Wasserversorgung und AbwasseraufbereitungDie Höhe der Umgebung, in der der 3-Phasen-Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel liegen.
Arten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 12 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 160A bis 630A | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | ||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | 6.3 kA, 3 ̊ | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 42 | |||
| Vakuumbremsen | KV | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 75 | ||||
| Nennstrom für die Brechung eines einzelnen Kondensators (C2) | Eine | 160 bis 400 | ||||
| Steuerkreis | Nennspannung (Us) | V | Wechselstrom oder Gleichstrom. 110/220 | |||
| Nennleistung (P) | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 160 | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
