Produkt-Beschreibung

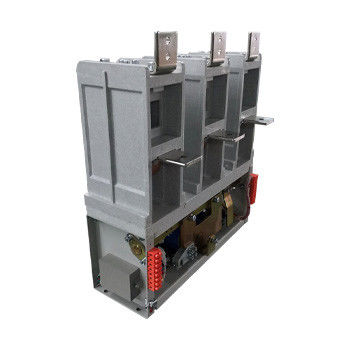

3 Phase 12 kV Vakuumkontakter - Hochspannungsvakuumkontakter, Nennspannung 7,2 kV, 12 kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A
Allgemeine Beschreibung
Hai Bang 3 Phase 12 kV Vakuumkontakter Typ CKG8 ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz anwendbar, Nennspannung 7,2 kV und 12 kV, Nennbetriebsstrom 800, 1000A, 1250A, 1600A, 2000A.Dieser Typ von 3 Phase 12kV Vakuum Contactor wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Hauptkreislauf, und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und Transformatoren.
Wir haben einen weiteren Typ von 12kV (7,2kV) 3-Phasen-Vakuum-Kontakter, dessen Nennstrom 160A, 250A, 400A, 630A ist. Bitte beachten Sie die Kategorien für weitere Informationen.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
| Name | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 kV | 12 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 6Ie (AC-2) | |||||
| Nennzeit kurze Widerstandsströmung | Eine | 8Ie | |||||
| Nennspitzenstrom widerstehen | Eine | 15Ie | |||||
| Höchste Bruchfähigkeit | Eine | Achtzehnmal. | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 2 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 120 | ||||
| Kurzfristige | Zeit/h | 360 | |||||
| Mechanische Ausdauer | 10000 mal | 10 | |||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | ||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | |||||
| Ursprüngliche Öffnungszeit | m | ≤ 60 | |||||
| Schließungsschlag | m | ≤ 10 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
