Produkt-Beschreibung

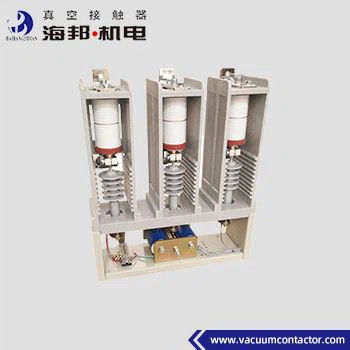

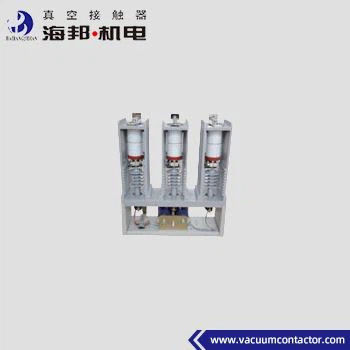

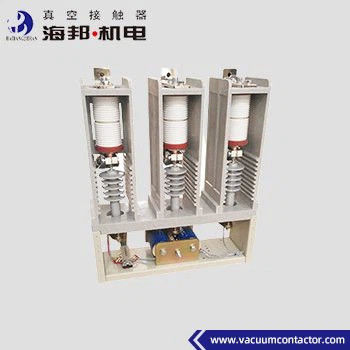

Hai Bang Plateau Typ Hochspannungs Vakuum Contactor ist für Plateau-Umgebung gewidmet. Es ist geeignet für Stromversorgungssysteme mit AC 50 ~ 60Hz, Hauptkreis Rate Spannung 7,2kV, 12kV,und Nennstrom 160A~1250A.JCZ9 Plateau Typ 3-Phasen-Vakuumkontaktor wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen, Wechselstrommotoren, Transformatoren und andere elektrische Geräte zu steuern.Die Höhe der Umgebung, in der der Vakuumkontaktor Plateau Typ 3 Phase verwendet wird, überschreitet nicht 5000 Meter über dem Meeresspiegel..
Arten:
JCZ9-7.2-JTG/D160 ~ 1250
JCZ9-12-JTG/D160 ~ 1250
Anwendungsbedingungen:
1. Umgebungstemperatur: -25°C+40°C,24-Stundendurchschnitt darf NICHT +35°C überschreiten;
2. Höhe: 5000 m oder niedriger; Wir haben das Patent beantragt, das zeigt, dass der Vakuumkontaktor des Plateau-Typs JCZ9 sicher und stabil in der Höhe von 5000 m über dem Meeresspiegel arbeiten kann.
3Relative Luftfeuchtigkeit: Tagesdurchschnitt unter 95%, Monatsdurchschnitt unter 90%, darf 50% NICHT überschreiten, wenn die Umgebungstemperatur +40°C erreicht;
4Betriebsumgebung: Die Umgebungsluft darf nicht durch ätzende, brennbare oder explosionsfähige Gase und Wasserdampf kontaminiert sein.
5- Installation eines Vakuumkontaktors des Typs Plateau:
Bei Betrieb darf der Neigungswinkel zwischen der Oberfläche des installierten Hochspannungsvakuumkontaktors des Typs Plateau und der horizontalen Ebene NICHT mehr als 5° betragen.
Anmerkung: Wenn die vorstehenden Bedingungen den Anforderungen des Benutzers nicht entsprechen, kann der Benutzer mit dem Hersteller über eine besondere Behandlung des Produkts verhandeln.
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 |
12 |
|
| Nennbetriebsstrom (Ie) |
Eine |
160 bis 1250 | |||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennverbindungskapazität |
Eine |
10Ie (AC-4) | |||
| Nennbrechfähigkeit |
Eine |
8Ie (AC-4) | |||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | |||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | |||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||
|
Kurzfristige |
Zeit/h |
600 | |||
|
Mechanische Ausdauer |
10000 mal |
100 | |||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 160 |
||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
| Ursprüngliche Öffnungszeit |
m |
≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | |||
| Schließungsschlag |
m |
≤ 5 | |||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
3Das Produkt kann für 1250 A oder 15 KV (allgemeiner Typ) durch spezielle Herstellung verwendet werden.
