Produkt-Beschreibung

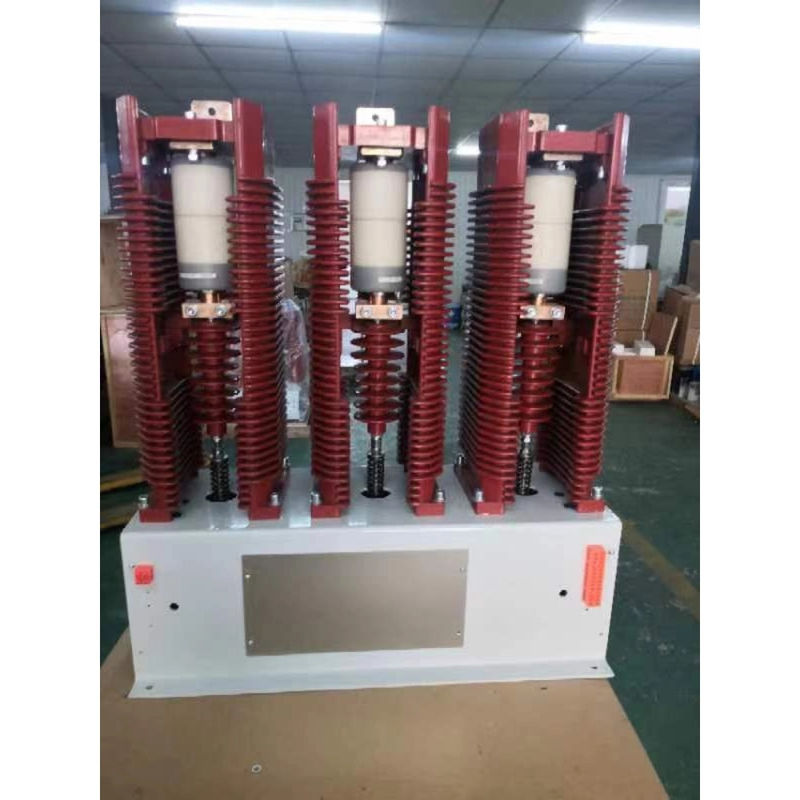

24 kV 3-Phasen-Vakuumkontakter
Allgemeine Beschreibung
Hai Bang JCZ3-24kV Wechselstrom-Hochspannungs-Vakuum-Kontaktoren sind neu von unserer Firma für 24KV-Systemanwendungen entwickelt, unterstützt durch unsere langjährige Erfahrung in Design und technische Leistung;entweder das Erscheinungsbild und die Leistung, Zuverlässigkeit, Anwendbarkeit und Wartungsfreundlichkeit entsprechen den Anforderungen der Kunden.
Produktmerkmale
• Hauptkreislauf
• Internationale Mainstream-Technologie des Epoxy-Integralformens für den Isolationsbehälterrahmen, der die in der staatlichen Norm festgelegten Isolationsanforderungen vollständig erfüllt.
• Verwenden Sie einen Vakuumschalter eines bekannten Herstellers aus dem Inland, der eine ausgereifte Technologie, eine zuverlässige Qualität und einen guten Markt Ruf aufweist.
• Bei der Klasse 630A ist eine dual-dynamische Endverbindung mit Endoberfläche und leitfähiger Klemm zu verwenden, die einen geringen Kontaktwiderstand, einen geringen Temperaturanstieg und eine zuverlässigere Verbindung aufweist.
• Bus-Stäbe entweder fein aussehend und langlebig, es gibt 2 Möglichkeiten für das statische (obere) Kontaktgerät: Ebene- und vertikale Anschlusswege, und gleichzeitigfür dynamische und statische Anschlussgeräte ist die Auswahl des Draht-Ausgangs gleicher oder verschiedener Richtungen anwendbar., so dass sie für die Kunden in der Nutzung bequem ist.
• Elektromagnetisches System
• Der einzigartige eingebaute, mit hoher Kapazität versehene Hilfsschalter im Vergleich zu ähnlichen Produkten verbessert die Zuverlässigkeit des Hilfsschalters bei der Sicherheitsnutzung erheblich.
• Optimiert die Aktionsstruktur, wodurch die Aktivierungs- und Aufbewahrungsleistung der Spule verringert wird und somit bei geringerer Temperaturerhöhung eine längere Lebensdauer und eine bessere Zuverlässigkeit erreicht wird.
• Der Grenzpuffer ist für die Bewegung der Armaturenbremsscheidung eingestellt, wodurch verborgene Störungen durch Sprung der Bremsscheidung beseitigt werden.Die Hilfsschalterpunktion verwendet auch Puffer und das senkt die Schlagkraft der Wirkung und fördert die Zuverlässigkeit des Hilfsschalters.
• Aktionsstruktur
• Das flexible Wellenlager akzeptiert Kraft, ohne sich zu fangen, ist klein im axialen Schwimmen und fördert so Leistung und Wirkungskohärenz.
• Der vernünftige Wirkmechanismus und das bewegliche Ende sind mit einem doppelten Führungsmechanismus ausgestattet, wodurch die dynamische leitfähige Stange im Vakuumrohr gesichert werden kann.
Arten:
JCZ3-24D/D-800
JCZ3-24D/D-1000
JCZ3-24D/D-1025
Technische Daten:
|
Technische Anforderungen |
Einheit |
Parameter |
|||||
|
|
Nennbetriebsspannung (Ue) |
KV |
24 |
||||
|
Nennbetriebsstrom (Ie) |
Eine |
800 |
1000 |
1250 |
|||
|
Nennheizstrom (Ith) |
Eine |
800 |
1000 |
1250 |
|||
|
Nennverbindungskapazität (I) |
A/Zeiten |
4000/50 |
5000/50 |
6300/50 |
|||
|
Nennbrechfähigkeit (Ic) |
A/Zeiten |
3200/25 |
4000/25 |
5040/25 |
|||
|
Höchste Bruchfähigkeit |
A/Zeiten |
4000/3 |
5000/3 |
6300/3 |
|||
|
Nennwert des kurzfristigen Standstroms und dessen Dauer |
A/S |
3200/4 |
4000/4 |
6300/4 |
|||
|
Nennspitzenstrom widerstehen |
kA |
6.25 |
10 |
15.75 |
|||
|
Mechanische Haltbarkeit |
10000 mal |
100 |
|||||
|
Elektrische Haltbarkeit |
10000 mal |
30 |
|||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 220 |
||||
|
Nennleistung (P) elektrischer Aufbewahrungsraum |
VA |
¢2000/100 ((Schließung/Haltung) |
|||||
|
Hilfsschaltkreis |
Formular |
3a+2b |
|||||
|
Position |
Auf der linken Seite befindet sich der Hilfsschalterkontakt. |
||||||
|
Schematisches Diagramm der Verkabelungsterminals |
Siehe Anhang |
||||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||||
|
Kurzfristige |
Zeit/h |
600 |
|||||
|
Leistungsfrequenz Widerstandsspannung |
Hauptkreislauf |
Phase zu Phase und Phase zu Boden |
KV |
65 |
|||
|
Vakuumbremsen |
KV |
65 |
|||||
|
Sekundärschaltkreis zur Erde |
KV |
2 |
|||||
|
Erleichterungspuls Widerstandsspannung |
Phase zu Phase und Phase zu Boden |
KV |
125 |
||||
|
Mechanische Eigenschaften |
Öffnungsabstand |
mm |
9 ± 0.5 |
||||
|
Überfahrt |
mm |
1.5 ± 0.5 |
|||||
|
Schließzeit |
m |
≤ 200 |
|||||
|
Öffnungszeit |
m |
≤ 160 |
|||||
|
Drei-Phasen-Asynchron |
m |
≤ 3 |
|||||
|
Schließender Sprung |
m |
≤ 10 |
|||||
|
Hauptkreislauf R |
uΩ |
≤ 200 |
|||||
|
Betriebsdruck des Hauptkontakts |
N |
≥ 500 |
|||||
