Produkt-Beschreibung

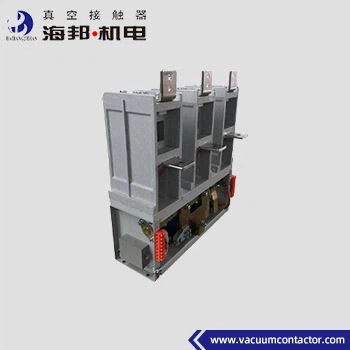

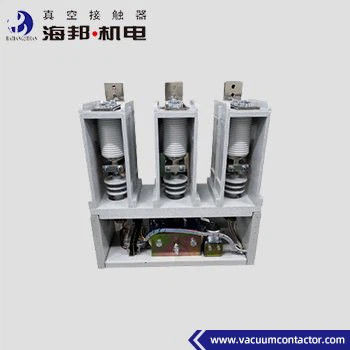

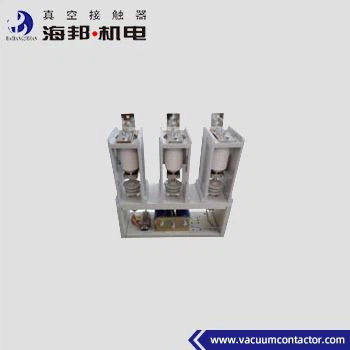

Hai Bang Medium Voltage 3-Phase AC Vakuumkontakter Typ JCZ3-3.6D/D-800~2500A eignet sich für Stromversorgungssysteme mit Wechselstrom 50~60Hz, Nennspannung 3.6kV und Nennstrom 800-2500A.6kV 3-Phasen-Vakuum-Kontakter wird weit verbreitet im Erdöl verwendetDer 3-Phasen-Wechselstrom-Vakuumkontakter wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne anzuschließen und zu trennen und häufig Wechselstrommotoren zu steuern.mit einer Leistung von mehr als 100 W undDie Höhe der Umgebung, in der der 12 kV 3-Phasen-Vakuum-Kontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht übersteigen.
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
30,6 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
800 A bis 2500 A | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
kA |
12.5 | ||
| Nennbrechfähigkeit |
kA |
10 | ||
| Höchste Bruchfähigkeit |
kA |
12.5 | ||
| Nennzeit kurze Widerstandsströmung |
kA |
10 | ||
| Nennspitzenstrom widerstehen |
kA |
12.5 | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
40 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (Ps) |
VA |
≤ 600/50 (Absorption/Haltung) | ||
| Nennleistung (Ps) mechanischer Auftrieb ((800~2500) |
VA |
≤ 900/600 (Schließung/Eröffnung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
10 | ||
|
Elektrische Ausdauer |
10000 mal |
10 | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
