Produkt-Beschreibung

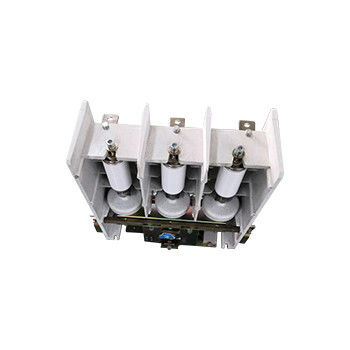

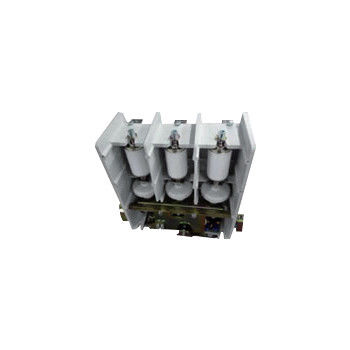

7.2 kV Vakuumkontakter für Kondensator - Hochspannungsvakuumkontakter, Nennspannung 7,2 kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Hai Bang Hochspannungs-Vakuumkontaktor Typ JCZ5 7.2 kV Vakuumkontaktor für Kondensator ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz anwendbar, Nennspannung bis 7,2 kV, Nennstrom 160A, 250A, 400A, 630A.Diese Art von 7.2 kV Vakuumkontakter für Kondensator wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen und häufig Kapazitätslasten, Wechselstrommotoren,Transformatoren und andere elektrische GeräteDer Haibang 7,2 kV Vakuumkontaktor für Kondensator wird weit verbreitet im Stromnetz verwendet.2 kV-Vakuumkontakter für Kondensator verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Arten:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2. Das ist nicht wahr.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6. Das ist nicht wahr.3
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 160A, 250A, 400A, 630A | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | ||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 6.3/3 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | |||
| Vakuumbremsen | KV | 32 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | ||||
| Nennstrom für die Brechung eines einzelnen Kondensators (C2) | Eine | 160 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 5 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
