Produkt-Beschreibung

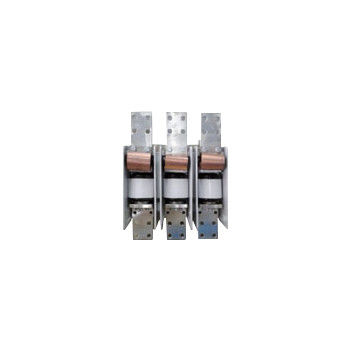

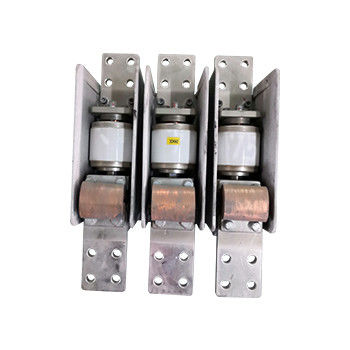

1.14kV 2000A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1,14kV, Nennstrom 1600A, 2000A, 2500A
Allgemeine Beschreibung
Hai Bang 1.14kV Schwerstrom Vakuumkontakter Typ CKJ3-1.14J(D) /D-1600~2500 ist anwendbar auf AC 50-60Hz Stromversorgungssystemen, Nennspannung 1.14kV, Nennstrom 1600A, 2000A, 2500A. Dieser Typ 1.14 kV Vakuumkontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Rotorkreis des Wickelmotors. Hai Bang 1,14 kV Schwerstrom-Vakuum-Kontakter eignet sich für elektrische Steuerungsanlässe, die eine hohe Stromkontrolle unter der AC-2-Nutzungskategorie erfordern, und wird häufig in Phasenvorwärtern verwendet,Schränke mit WeichstartDie Höhe der Umgebung, in der der Vakuumkontakter mit 1,14 kV verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 1.14 kV | |||
| Nennbetriebsstrom (Ie) | Eine | Bei der Prüfung der Leistung werden die folgenden Anforderungen erfüllt: | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | ||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | ||||
| Nennüberlastungswiderstandsstrom | A/s | 2Ie/10 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 5kA/25 mal | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 5 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. 3- Kann für 2 kV verwendet werden. |
||||||
