Produkt-Beschreibung

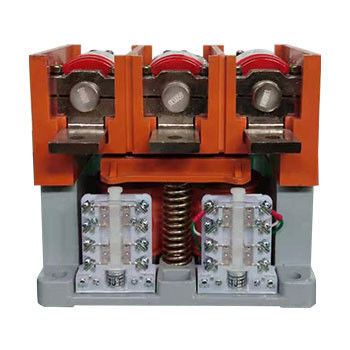

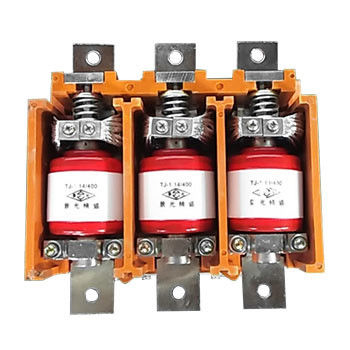

1.14kV 400A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1140V, Nennstrom 400A
Allgemeine Beschreibung
Hai Bang Low Voltage Vakuum Contactor, 1,14kV 400A Vakuum Contactor Typ CKJ5-400A/1140V ist auf AC 50-60Hz Stromsysteme anwendbar, Nennspannung 1140V, Nennstrom 400A.Diese Art von Niederspannung Vakuumkontaktor wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Stromkreis und häufig steuern den Wechselstrommotor, und eignet sich für verschiedene Schutzvorrichtungen (JDB-elektronischer integrierter Schutz, JR9-Überstromschutz,mit einer Leistung von mehr als 10 Watt. 1,14 kV 400A Vakuumkontakter wird weit verbreitet in der Metallurgie, unterirdischen Kohlebergwerken, Docks und anderen Anlässen eingesetzt.14 kV Vakuumkontaktor verwendet wird nicht mehr als 2000 m über dem Meeresspiegel.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 1.14 | |||
| Nennbetriebsstrom (Ie) | Eine | 400 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 12Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 10Ie (AC-4) | ||||
| Nennüberlastungswiderstandsstrom | A/s | 8Ie/10 | ||||
| Höchste Bruchfähigkeit | Eine | 4500 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4 | |||
| Vakuumbremsen | KV | 10 | ||||
| Steuerkreis | Nennspannung (Us) | V | 36/110/220/36 | |||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 400/40 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+3b) | ||||
| Nennwert | Wechselstrom 380V/5A | |||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 ((AC-3), 120 ((AC-4) | |||
| Kurzfristige | Zeit/h | 2000 (innerhalb der 20er Jahre) | ||||
| Mechanische Ausdauer | 10000 mal | 300 | ||||
| Elektrische Ausdauer | 10000 mal | 20 ((AC-3), 2 ((AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (Elektrische Bereitstellung) | ||||
| Schließungsschlag | m | ≤ 10 | ||||
| Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. | ||||||
