Produkt-Beschreibung

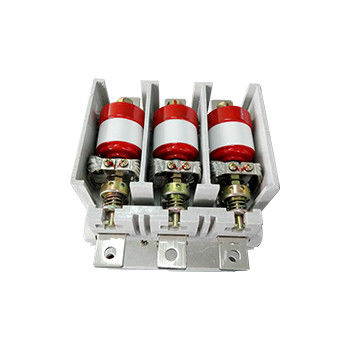

1.14kV 160A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1,14kV, Nennstrom 80A, 125A, 160A
Allgemeine Beschreibung
Hai Bang 1.14kV 160A Vakuumkontakter ist für Stromversorgungssysteme mit AC 50-60Hz, Nennspannung 1140V, Nennstrom 80A, 125A, 160A geeignet.Diese Art von 1140V Vakuumkontaktor wird verwendet, um direkt oder aus der Ferne zu verbinden und zu trennen, die Schaltung und häufig steuern den Wechselstrommotor, und eignet sich für verschiedene Schutzvorrichtungen (JDB-elektronischer integrierter Schutz, JR9-Überstromschutz,mit einer Leistung von mehr als 10 Watt. Hai Bang 1.14kV 160A Vakuumkontakter wird in der Metallurgie, in unterirdischen Kohlengruben, Docks und anderen Anlässen weit verbreitet.Die Höhe der Umgebung, in der der Niederspannungsvakuumkontaktor verwendet wird, beträgt nicht mehr als 1000 m über dem Meeresspiegel..
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Arten:
CKJ5-80A
CKJ5-125A
CKJ5-160A
Technische Daten:
| Name | Einheit | Wert | ||||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||||
| Nennbetriebsstrom (Ie) | Eine | 80 | 125 | 160 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||||
| Nennverbindungskapazität | Eine | 12Ie (AC-4) | ||||||
| Nennbrechfähigkeit | Eine | 10Ie (AC-4) | ||||||
| Nennüberlastungswiderstandsstrom | A/s | 8Ie/10 | ||||||
| Höchste Bruchfähigkeit | Eine | 1600 | 1600 | 3200 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4 | |||||
| Vakuumbremsen | KV | 10 | ||||||
| Steuerkreis | Nennspannung (Us) | V | 36/110/220/36 | |||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 400/40 (Absorption/Haltung) | ||||||
| Hilfsschaltkreis | Formular | (2a+1b) | ||||||
| Nennwert | Wechselstrom 380V/5A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 ((AC-3), 120 ((AC-4) | |||||
| Kurzfristige | Zeit/h | 2000 (innerhalb der 20er Jahre) | ||||||
| Mechanische Ausdauer | 10000 mal | 300 | ||||||
| Elektrische Ausdauer | 10000 mal | 20 ((AC-3), 6 ((AC-4) | ||||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (Elektrische Bereitstellung) | ||||||
| Schließungsschlag | m | ≤ 10 | ||||||
| Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. | ||||||||
