Produkt-Beschreibung

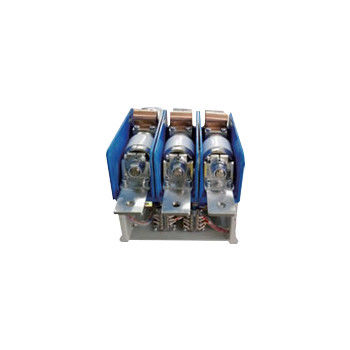

1.14kV 1250A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1140V, Nennstrom 800-1250A
Allgemeine Beschreibung
Hai Bang 1.14kV 1250A Vakuumkontaktor Typ CKJ3-1.14J(D) /D-800~1250 ist für Stromversorgungssysteme mit AC 50-60Hz, Nennspannung 1140V, Nennstrom 800-1250A anwendbar.14 kV-Vakuumkontakter wird verwendet, um direkt oder aus der Ferne den Rotorkreis des Wickelmotors zu verbinden und zu trennen. Hai Bang 1.14kV 1250A Vakuumkontakter wird häufig in Phasenvorwärtern, Soft-Start-Schränken und Hochfrequenz-Elektroöfen verwendet.14 kV 1250A Vakuumkontakter eignet sich für elektrische Steuerungsanlässe, bei denen eine hohe Stromkontrolle unter der Nutzungsgruppe AC-1 oder AC-2 erforderlich istDie Höhe der Umgebung, in der der 1140 kV Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||
| Nennbetriebsstrom (Ie) | Eine | 800, 1000, 1250 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | ||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | ||||
| Nennüberlastungswiderstandsstrom | A/s | 4Ie/10 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 5kA/25 mal | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 5 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. 3- Kann für 2000V verwendet werden. |
||||||
