Produkt-Beschreibung

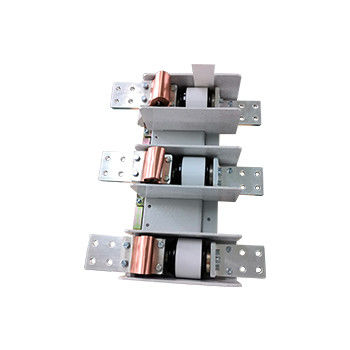

1.14kV 800A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1,14kV, Nennstrom 630-800A
Allgemeine Beschreibung
Hai Bang Niederspannungsvakuumkontakter Typ CKJ3-1.14D/D-630~800 ist für Stromversorgungssysteme mit Wechselstrom von 50-60Hz anwendbar, Nennspannung 1140V, Nennstrom 630-800A.14 kV-Vakuumkontakter wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen und AC-Motoren häufig zu steuernHaibang 1,14kV 800A Vakuumkontakter wird in der Erdöl-, Kohlebergbau-Explosionssicherung und anderen Anwendungen weit verbreitet.Die Höhe der Umgebung, in der die.14 kV-Vakuumkontakter wird nicht mehr als 1000 m über dem Meeresspiegel verwendet.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||
| Nennbetriebsstrom (Ie) | Eine | 630, 800 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 6.3kA/3mal | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 900/50 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 600 (AC-3) und 300 (AC-4) | |||
| Kurzfristige | Zeit/h | 2000 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 60 (AC-3), 6 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (Elektrische Bereitstellung) | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2- Kann für 2000V verwendet werden. |
||||||
