Produkt-Beschreibung

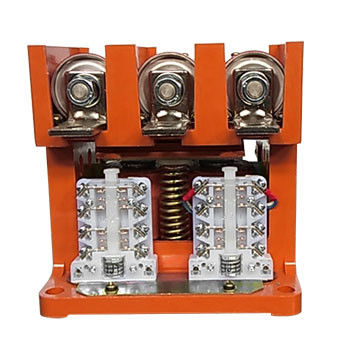

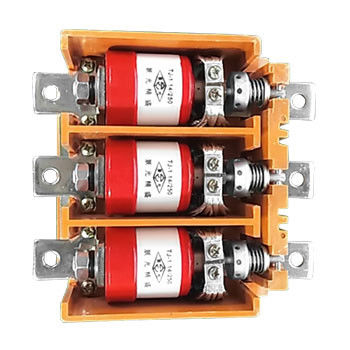

1.14kV 250A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1140V, Nennstrom 250A
Allgemeine Beschreibung
Hai Bang 1,14 kV Vakuumkontakter Typ CKJ5-250A/1140V ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung 1140V, Nennstrom 250A anwendbar.Diese Art von Niederspannungs-Vakuum-Kontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Stromkreis und häufig steuern den Wechselstrommotor, und eignet sich für verschiedene Schutzvorrichtungen (JDB-elektronischer integrierter Schutz, JR9-Überstromschutz,mit einer Leistung von mehr als 10 WattHaibang 1.14kV 250A Vakuumkontakter wird in der Metallurgie, in unterirdischen Kohlengruben, Docks und anderen Anlässen weit verbreitet.Die Höhe der Umgebung, in der der Niederspannungsvakuumkontakter verwendet wird, beträgt nicht mehr als 2000 m über dem Meeresspiegel..
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||
| Nennbetriebsstrom (Ie) | Eine | 250 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 12Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 10Ie (AC-4) | ||||
| Nennüberlastungswiderstandsstrom | A/s | 8Ie/10 | ||||
| Höchste Bruchfähigkeit | kA | 3.2 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4 | |||
| Vakuumbremsen | KV | 10 | ||||
| Steuerkreis | Nennspannung (Us) | V | 36/110/220/36 | |||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 400/40 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+3b) | ||||
| Nennwert | Wechselstrom 380V/5A | |||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 ((AC-3), 120 ((AC-4) | |||
| Kurzfristige | Zeit/h | 2000 (innerhalb der 20er Jahre) | ||||
| Mechanische Ausdauer | 10000 mal | 300 | ||||
| Elektrische Ausdauer | 10000 mal | 20 ((AC-3), 6 ((AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (Elektrische Bereitstellung) | ||||
| Schließungsschlag | m | ≤ 10 | ||||
| Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. | ||||||
