Produkt-Beschreibung

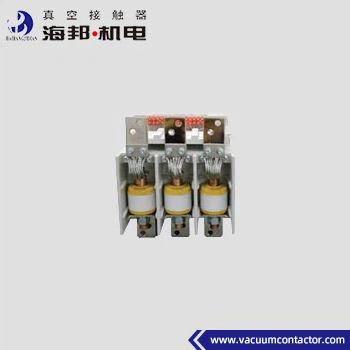

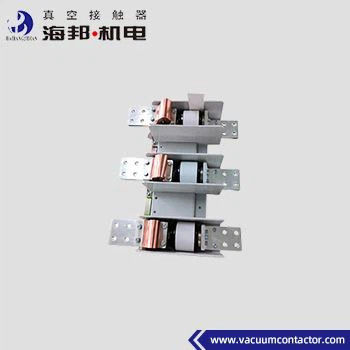

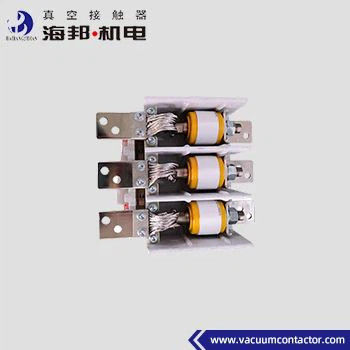

Hai Bang Niederspannungsvakuumkontakter Typ CKJ3-1.14D/D-630~800 ist für Stromversorgungssysteme mit Wechselstrom von 50-60Hz anwendbar, Nennspannung 1140V, Nennstrom 630-800A.14 kV-Vakuumkontakter wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen und AC-Motoren häufig zu steuernDer Vakuumkontakter 800A mit 1,14 kV wird in der Erdölindustrie, in der Explosionssicherung von Kohlebergwerken und bei anderen Anwendungen weit verbreitet.Die Höhe der Umgebung, in der die.14 kV-Vakuumkontakter wird nicht mehr als 1000 m über dem Meeresspiegel verwendet.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV.
Technische Daten:
|
Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
V |
1140 |
|
| Nennbetriebsstrom (Ie) |
Eine |
630, 800 | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
Eine |
10Ie (AC-4) | ||
| Nennbrechfähigkeit |
Eine |
8Ie (AC-4) | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Höchste Bruchfähigkeit |
kA, Zeit |
6.3kA/3mal | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
4.2 |
|
|
Vakuumbremsen |
KV |
10 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
8 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (P) |
VA |
≤ 900/50 (Absorption/Haltung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
600 (AC-3) und 300 (AC-4) |
|
|
Kurzfristige |
Zeit/h |
2000 | ||
|
Mechanische Ausdauer |
10000 mal |
100 | ||
|
Elektrische Ausdauer |
10000 mal |
60 (AC-3), 6 (AC-4) | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 (Elektrische Bereitstellung) | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2- Kann für 2000V verwendet werden.
