Produkt-Beschreibung

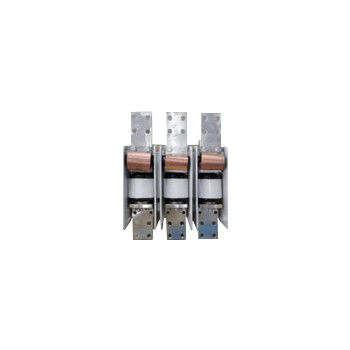

1.14kV 2500A Vakuumkontakter - Niederspannungsvakuumkontakter, Nennspannung 1140V, Nennstrom 1600-2500A
Allgemeine Beschreibung
Hai Bang 1.14kV 2500A Vakuumkontaktor Typ CKJ3-1.14J(D) /D-1600~2500 ist auf AC 50-60Hz Stromversorgungssystemen anwendbar, Nennspannung 1140V, Nennstrom 1600-2500A. Dieser Typ 1.14 kV Vakuumkontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Rotorkreis des Wickelmotors. Hai Bang 1.14kV 2500A Vakuumkontakter ist für elektrische Steuerungsanlässe geeignet, die eine hohe Stromkontrolle unter der AC-2-Nutzungskategorie erfordern, und wird häufig in Phasenvorwärtern verwendet,Schränke mit WeichstartDie Höhe der Umgebung, in der diese Art von Niederspannungsvakuumkontaktor eingesetzt wird, darf 1000 Meter über dem Meeresspiegel nicht überschreiten.
Siehe die Kategorien für andere Typen von Vakuumkontaktoren mit 1,14 kV und anderen Nennstromwerten.
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | V | 1140 | |||
| Nennbetriebsstrom (Ie) | Eine | 1600 bis 2500 | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | ||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | ||||
| Nennüberlastungswiderstandsstrom | A/s | 2Ie/10 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 5kA/25 mal | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 4.2 | |||
| Vakuumbremsen | KV | 10 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 8 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 5 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. 3- Kann für 2000V verwendet werden. |
||||||
