Produkt-Beschreibung

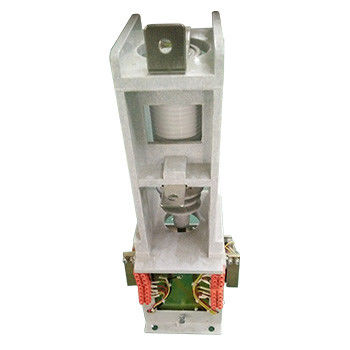

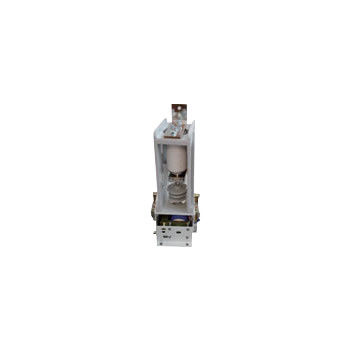

Einphasen-Hochspannungs-Vakuumkontaktor, Nennspannung 7,2 kV, 12 kV, Nennstrom 1600A~2500A
Allgemeine Beschreibung
Hai Bang Single Phase 2500A Vakuumkontakter Typ JCZ1-12D/D1600~2500 eignet sich für Stromversorgungssysteme mit Wechselstrom von 50~60Hz, Hauptstromkreis mit Nennspannung 7,2kV, 12kV, Nennstrom von 1600A~2500A.Diese Art von Einphasen-Vakuum-Kontakter wird hauptsächlich als Erdungsschalter verwendet, wenn ein Einphasen-Erdschaden auftritt. Haibang Single Phase 2500A Vakuum Contactor könnte in Lichtbogenunterdrückung Schränke und elektrische Gelegenheiten, die einphasige Steuerung benötigen verwendet werden.Die Höhe der Umgebung, in der der Einphasenvakuumkontakter verwendet wird, beträgt nicht mehr als 1000 m über dem Meeresspiegel (Typ G beträgt nicht mehr als 2500 m).
Wir haben einen weiteren Typ von 12kV (7,2kV) Einphasen-Vakuum-Kontakter, dessen Nennstrom 160A, 250A, 400A, 630A ist. Bitte beachten Sie die Kategorien für weitere Informationen.
Wir haben auch einen Plateau-Typ von 12 kV (7,2 kV) Einphasen-Vakuum-Kontakter mit Patent-Design, der sicher und stabil in einer Höhe von 5000 m über dem Meeresspiegel arbeiten könnte.Weitere Informationen finden Sie in den Kategorien.
Technische Daten:
| - Nein. | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 | 12 | |||
| Nennbetriebsstrom (Ie) | Eine | 1600 bis 2500 | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 4Ie (AC-2) | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | ||||
| Kurzfristige | Zeit/h | 600 | |||||
| Mechanische Ausdauer | 10000 mal | 30 | |||||
| Elektrische Ausdauer | 10000 mal | 10 (AC-4) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 100 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 60 | |||||
| Schließungsschlag | m | ≤ 5 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
