Produkt-Beschreibung

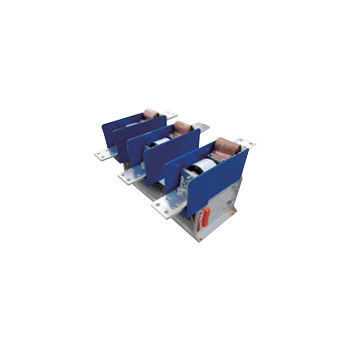

3.6kV 800A Vakuumkontakter - Vakuumkontakter mit mittlerer Spannung, Nennspannung 3,6kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Allgemeine Beschreibung
Hai Bang 3.6kV Schwerstrom Vakuumkontakter Typ JCZ3-3.6D/D-800~2500A eignet sich für Stromversorgungssysteme mit Wechselstrom von 50~60Hz, Hauptkreislauf-Nennspannung 3.6kV und Nennstrom 800A, 1000A, 1250A, 1600A,2000A, 2500A. 3.6kV Medium Voltage Vakuum Contactor wird weit verbreitet in Erdöl, Kohle-Mine Explosionssicherheit Ausrüstung und andere Gelegenheiten verwendet.6 kV Vakuumkontakter wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Wechselstrommotoren zu steuernDie Höhe der Umgebung, in der der Vakuumkontakter mit mittlerer Spannung von 3,6 kV eingesetzt wird, darf 1000 m über dem Meeresspiegel liegen.
Wir haben andere Arten von 3.6kV Mittelspannungs Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 3200A (JCZ3-3.6D/D-3200A) sind.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-800 bis 2500A
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 30,6 kV | |||
| Nennbetriebsstrom (Ie) | Eine | Einheitliche Antriebe für die Berechnung der Leistung | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | kA | 12.5 | ||||
| Nennbrechfähigkeit | kA | 10 | ||||
| Höchste Bruchfähigkeit | kA | 12.5 | ||||
| Nennzeit kurze Widerstandsströmung | kA | 10 | ||||
| Nennspitzenstrom widerstehen | kA | 12.5 | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 18 | |||
| Vakuumbremsen | KV | 18 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 40 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (Ps) elektrische Auflage ((800~3200A) | VA | ≤ 600/50 (Absorption/Haltung) | ||||
| Nennleistung (Ps) mechanischer Auftrieb ((800~2500) | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 10 | ||||
| Elektrische Ausdauer | 10000 mal | 10 | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
