Produkt-Beschreibung

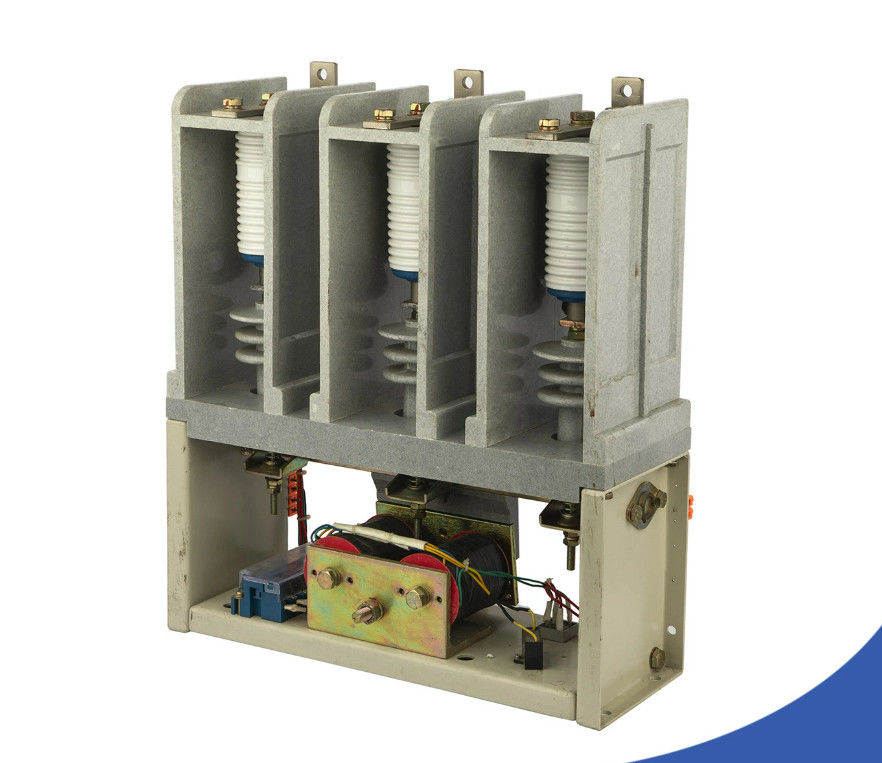

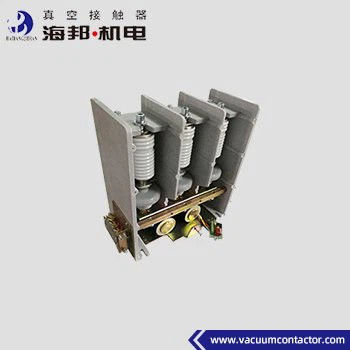

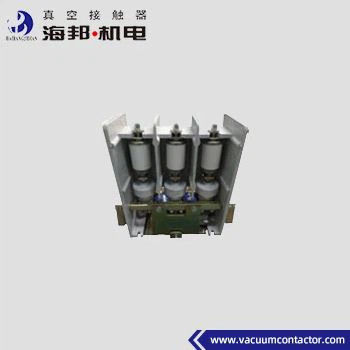

Der Hai Bang 3.6kV Medium Voltage Vakuum Contactor eignet sich für Stromversorgungssysteme mit Wechselstrom 50~60Hz, Hauptkreislauf-Nennspannung 3.6kV, Nennstrom 160A, 250A, 400A, 630A.Es wird verwendet, um den Hauptkreislauf direkt oder fern zu verbinden und zu trennen und häufig Wechselstrommotoren zu steuernDiese Art von Vakuumkontaktoren mit mittlerer Spannung von 3,6 kV wird häufig in Erdöl-, Explosionsschutzgeräten in Kohlengruben und anderen Anwendungen eingesetzt.Die Höhe der Umgebung, in der die 3.6 kV-Vakuumkontakter wird nicht mehr als 1000 m über dem Meeresspiegel verwendet.
Wir haben andere Arten von 3.6kV Medium Voltage Vakuum Contactor, deren Nennstrom 800 ~ 2500A (JCZ3-3.6D / D-800 ~ 2500A) und 3200A (JCZ3-3.6D / D-3200A) sind.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Technische Daten:
| Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
30,6 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
Die in Absatz 1 genannten Vorschriften gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
Eine |
10Ie (AC-4) | ||
| Nennbrechfähigkeit |
Eine |
8Ie (AC-4) | ||
| Höchste Bruchfähigkeit |
kA, Zeit |
6.3, 3 | ||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | ||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
40 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (P) |
VA |
≤ 600/50 (Absorption/Haltung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
100 | ||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
