Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | ||
|---|---|---|---|
| Hervorheben: | Mittelspannungsvakuumkontakter 3,6 kV,2500A Vakuumkontakter mit mittlerer Spannung |
||
Produkt-Beschreibung

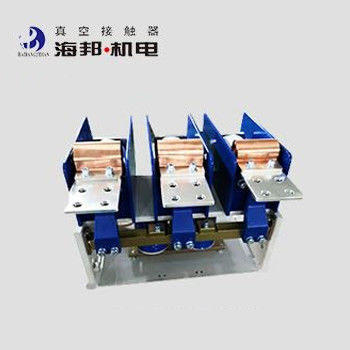

Mittelspannungsvakuumkontakter 3,6 kV
Hai Bang 3.6kV 2500A Vakuumkontaktor Typ JCZ3-3.6D/D-800~2500A eignet sich für AC 50~60Hz Stromversorgungssysteme, Hauptkreislauf Spannung 3.6kV und Nennstrom 800-2500A. Diese Serie von 3.6 kV mittelspannung Vakuum-Kontakter ist weit verbreitet im Erdöl, explosionssichere Ausrüstung für Kohlengruben und andere Anlässe.6kV 2500A Vakuumkontakter wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Wechselstrommotoren zu steuernDie Höhe der Umgebung, in der der Vakuumkontakter mit mittlerer Spannung von 3,6 kV eingesetzt wird, darf 1000 m über dem Meeresspiegel liegen.
Wir haben andere Arten von 3.6kV Mittelspannungs Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 3200A (JCZ3-3.6D/D-3200A) sind.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-800 bis 2500A
Technische Daten:
|
Name |
Einheit |
Wert |
||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
30,6 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
800 A bis 2500 A |
||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
||
|
Nennverbindungskapazität |
kA |
12.5 |
||
|
Nennbrechfähigkeit |
kA |
10 |
||
|
Höchste Bruchfähigkeit |
kA |
12.5 |
||
|
Nennzeit kurze Widerstandsströmung |
kA |
10 |
||
|
Nennspitzenstrom widerstehen |
kA |
12.5 |
||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
4 |
||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 |
||
|
Erleichterungspuls Widerstandsspannung |
KV |
40 |
||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Nennleistung (Ps) |
VA |
≤ 600/50 (Absorption/Haltung) |
||
|
Nennleistung (Ps) mechanischer Auftrieb ((800~2500) |
VA |
≤ 900/600 (Schließung/Eröffnung) |
||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
|
Nennwert |
AC 380V/5A, |
|||
|
Gleichspannung 380 V/1A |
||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 |
||
|
Mechanische Ausdauer |
10000 mal |
10 |
||
|
Elektrische Ausdauer |
10000 mal |
10 |
||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
||
|
Ursprüngliche Öffnungszeit |
m |
≤ 150 |
||
|
Schließungsschlag |
m |
≤ 10 |
||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
