Produkt-Beschreibung

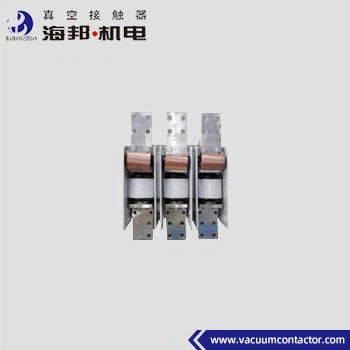

Hai Bang Medium Spannungs Vakuumkontakter Typ CKJ3-1.14J(D) /D-1600~2500 ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz anwendbar, Nennspannung 1140V, Nennstrom 1600-2500A.Diese Art von mittlerer Spannung 2500A Vakuum Contactor wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Rotorkreis des WickelmotorsDieser Vakuumkontator mit mittlerer Spannung von 1140 V eignet sich für elektrische Steuerungsanlässe, bei denen eine hohe Stromkontrolle unter der Verwendungskategorie AC-2 erforderlich ist.Schränke mit WeichstartDie Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
 |
|
|
Anwendungsbedingungen:
a. Umgebungslufttemperatur: -25°C+40°C,durchschnittlicher 24-Stunden-Wert darf NICHT +35°C überschreiten;
b. Höhe: 1000 m oder niedriger;
c. Relative Luftfeuchtigkeit: Tagesdurchschnitt unter 95%, Monatsdurchschnitt unter 90%, darf 50% NICHT überschreiten, wenn die Umgebungstemperatur +40 °C erreicht;
Betriebsumgebung: Die Umgebungsluft darf nicht durch ätzende, brennbare oder explosionsfähige Gase und Wasserdampf kontaminiert sein; Kontaminationsgrad: Stufe III;
e. Installation eines Vakuumkontaktors mit 1140 V:
Bei Betrieb darf der Neigungswinkel zwischen der Oberfläche des installierten Vakuumkontaktors mit 2500 A und der horizontalen Ebene NICHT mehr als 5° betragen.
Anmerkung:Wenn die vorstehenden Bedingungen nicht den Anforderungen des Verbrauchers entsprechen, kann der Verbraucher mit dem Hersteller über eine besondere Behandlung des Produkts verhandeln.
Technische Daten:
|
Name |
Einheit |
Wert |
||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
V |
1140 |
|||
|
Nennbetriebsstrom (Ie) |
Eine |
1600 bis 2500 |
||||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
||||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) |
||||
|
Nennbrechfähigkeit |
Eine |
4Ie (AC-2) |
||||
|
Nennüberlastungswiderstandsstrom |
A/s |
2Ie/10 |
||||
|
Höchste Bruchfähigkeit |
kA, Zeit |
5kA/25 mal |
||||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
4.2 |
|||
|
Vakuumbremsen |
KV |
10 |
||||
|
Erleichterungspuls Widerstandsspannung |
KV |
8 |
||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) |
||||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) |
||||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||||
|
Nennwert |
AC 380V/5A, |
|||||
|
Gleichspannung 380 V/1A |
||||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|||
|
Kurzfristige |
Zeit/h |
600 |
||||
|
Mechanische Ausdauer |
10000 mal |
100 |
||||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) |
||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
||||
|
Ursprüngliche Öffnungszeit |
m |
≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) |
||||
|
Schließungsschlag |
m |
≤ 5 |
||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. 3- Kann für 2000V verwendet werden. |
||||||
Qualitätssicherung
Das Unternehmen arbeitet eng mit Universitäten und wissenschaftlichen Forschungsinstituten zusammen, um kontinuierlich Produkte mit hervorragender Leistung zu entwickeln.Auf fortschrittliche Verarbeitungsgeräte (Laserschneidmaschinen) beruhen, CNC-Bearbeitungszentren) und fortschrittliche Prüfgeräte (intelligente Prüfsysteme mit Schalter, Leistungsfrequenz-Widerstandsspannungstester usw.)es bietet eine zuverlässige Garantie für die Produktentwicklung und Produktion des Unternehmens.
Unser Zertifikat
"Technologische Innovation" als Kern der Technologieentwicklungsstrategie, "perfekter Service" als führende Markenstrategie und "Qualität an erster Stelle" als Zweck,Das Unternehmen hat die ISO9001 abgeschlossenDie Qualitätssicherungssysteme sind in der Vergangenheit in den meisten Mitgliedstaaten und in den meisten Ländern der Europäischen Union und in der EU-Mitgliedstaaten verankert worden.
Häufig gestellte Fragen
F1: Sind Sie Hersteller, Handelsunternehmen oder Dritter?
A: Wir sind Hersteller und haben unser Unternehmen seit 2003 aufgebaut.
F2: Wie ist die Lieferzeit Ihres Vakuumkontaktors?
A: Im Allgemeinen ist die Lieferzeit unseres Vakuumkontaktors nach der Menge, die Sie benötigen, kundenspezifische Maschine wird als Verhandlung mit unseren Kunden geliefert.
F3: Welche Qualität haben Ihre Produkte?
A: Wir haben die ISO9001:2008 Version der Qualitätssicherung bestanden.
Q4. Was ist der Standard Ihrer Verpackung? Kann sie angepasst werden?
A: Wir können die Verpackung nach Kundenwunsch kostenlos entwerfen und anpassen. Neutrale Standard-Exportverpackungen sind ebenfalls verfügbar.
F5: Wie kann ich den Nachdienst erhalten?
A: Wir schicken Ihnen die Ersatzteile kostenlos, wenn die Probleme durch uns verursacht werden.
Wenn es sich um menschengemachte Probleme handelt, schicken wir Ihnen auch Ersatzteile, wie auch immer Sie es berechnen.
