Produkt-Beschreibung

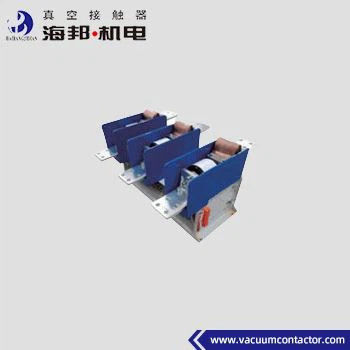

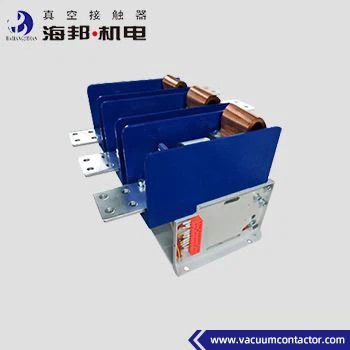

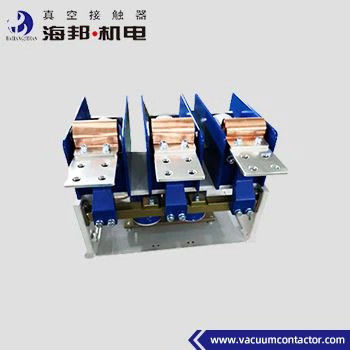

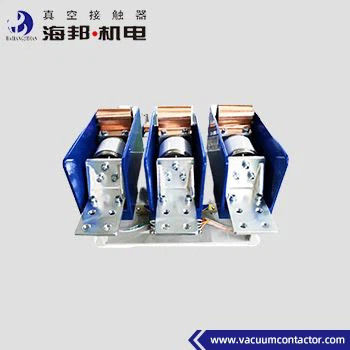

Hai Bang 3.6kV Vakuumkontakter 2500A Type JCZ3-3.6D/D-800~2500A eignet sich für Stromversorgungssysteme mit Wechselstrom 50~60Hz, Hauptstromkreis Rate Spannung 3.6kV und Rate Strom 800-2500A. 3.6 kV mittelspannung Vakuum-Kontakter ist weit verbreitet im Erdöl, explosionssichere Ausrüstung für Kohlengruben und andere Anlässe.6 kV Vakuumkontakter 2500A wird verwendet, um den Hauptkreislauf direkt oder fern zu verbinden und zu trennen und häufig Wechselstrommotoren zu steuernDie Höhe der Umgebung, in der der Vakuumkontakter mit 3,6 kV eingesetzt wird, darf 1000 m über dem Meeresspiegel liegen.
Wir haben andere Arten von 3.6kV Mittelspannungs Vakuumkontaktoren, deren Nennstrom 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) und 3200A (JCZ3-3.6D/D-3200A) sind.Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ3-3.6D/D-800 bis 2500A
Technische Daten:
| Name |
Einheit |
Wert | ||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
30,6 kV |
|
| Nennbetriebsstrom (Ie) |
Eine |
800 A bis 2500 A | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | ||
| Nennverbindungskapazität |
kA |
12.5 | ||
| Nennbrechfähigkeit |
kA |
10 | ||
| Höchste Bruchfähigkeit |
kA |
12.5 | ||
| Nennzeit kurze Widerstandsströmung |
kA |
10 | ||
| Nennspitzenstrom widerstehen |
kA |
12.5 | ||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | ||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
18 |
|
|
Vakuumbremsen |
KV |
18 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
40 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Nennleistung (Ps) |
VA |
≤ 600/50 (Absorption/Haltung) | ||
| Nennleistung (Ps) mechanischer Auftrieb ((800~2500) |
VA |
≤ 900/600 (Schließung/Eröffnung) | ||
|
Hilfsschaltkreis |
Formular |
(3a+2b) |
||
| Nennwert | AC 380V/5A, | |||
| Gleichspannung 380 V/1A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | ||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
|
|
Kurzfristige |
Zeit/h |
600 | ||
|
Mechanische Ausdauer |
10000 mal |
10 | ||
|
Elektrische Ausdauer |
10000 mal |
10 | ||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
|
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | ||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 | ||
| Schließungsschlag |
m |
≤ 10 | ||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
