Produkt-Beschreibung

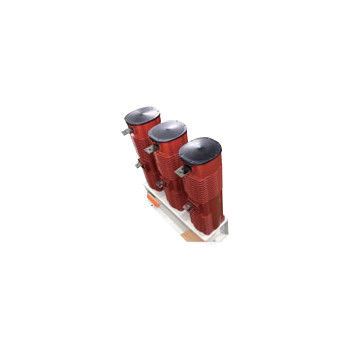

24kV 630A Vakuumkontakter - Hochspannungsvakuumkontakter mit Nennspannung 24kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Hai Bang 24kV 630A Vakuumkontakter eignet sich für AC 50~60Hz Stromversorgungssysteme, Nennspannung 24kV, Nennstrom von 160A, 250A, 400A, 630A.Die 24 kV Hochspannung Vakuum Contactors werden für den direkten oder Fernanschluss und Trennung des Hauptkreislaufs verwendetDiese Serie von 24 kV Hochspannungs-Vakuum-Kontaktoren nimmt die internationale Epoxyd-Integrierte Halbzylinder-Dämmungsrahmen-Struktur an.die die Isolationsanforderungen internationaler Vorschriften vollständig erfülltDie Höhe der Umgebung, in der der 24 kV 630A Vakuumkontakter verwendet wird, darf 1000 Meter über dem Meeresspiegel nicht überschreiten.
Arten:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Technische Daten:
| Name | Einheit | Wert | ||||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 24 kV | |||||
| Nennbetriebsstrom (Ie) | Eine | 160A | 250A | 400A | 630A | |||
| Nennverbindungskapazität (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Nennbrechfähigkeit (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Nennstand gegen Überlaststrom und Zeit | kA/s | 2.4/1 | 3.75/1 | Die Bibel, 15. 6. | 9.45/1 | |||
| Nennkurzzeit-Widerstandsstrom (Ik) | KV | 1.6 | 2.5 | 4 | 6.3 | |||
| Nennspitzenwiderstandsstrom (Ip) | KV | 4 | 6.25 | 10 | 16 | |||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 65 | |||||
| Vakuumbremsen | KV | 65 | ||||||
| Erleichterungspuls Widerstandsspannung | KV | 125 | ||||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 2000/30 (Absorption/Haltung) | ||||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 2000/700 (Schließung/Eröffnung) | ||||||
| Hilfsschaltkreis | Formular | 3a+2b | ||||||
| Nennwert | AC 380V/5A, | |||||||
| Gleichspannung 380 V/1A | ||||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||||
| Kurzfristige | Zeit/h | 60 | ||||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||||
| Ursprüngliche Öffnungszeit | m | ≤ 50 (Stromgehalt) | ||||||
| Schließungsschlag | m | ≤ 6 | ||||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||||
