Produkt-Beschreibung

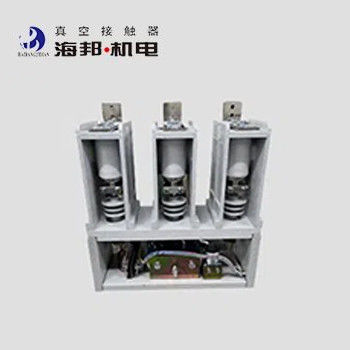

Der Hai Bang High Voltage Vakuum Contactor ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Nennspannung 7,2 kV und 12 kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A geeignet.Dieser Typ von Hochspannungsvakuumkontaktor 7.2 kV (12 kV) wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen und elektrische Geräte wie nichtinduktive Wechselstrommotoren und Transformatoren zu steuern.Die Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, übersteigt nicht 1000 m über dem Meeresspiegel..
Wir haben einen weiteren Typ von 7,2 kV Hochspannungs Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
|
Name |
Einheit |
Wert |
|||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 kV |
12 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
800, 1000A, 1250A, 1600A, 2000A |
|||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 |
|||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) |
|||
|
Nennbrechfähigkeit |
Eine |
6Ie (AC-2) |
|||
|
Nennzeit kurze Widerstandsströmung |
Eine |
8Ie |
|||
|
Nennspitzenstrom widerstehen |
Eine |
15Ie |
|||
|
Höchste Bruchfähigkeit |
Eine |
8Ie, 3mal |
|||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
2 |
|||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 |
||
|
Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 |
||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
|
DC 110/220 |
|||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) |
|||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) |
|||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
|
Nennwert |
AC 380V/5A, |
||||
|
Gleichspannung 380 V/1A |
|||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
|||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
|
Kurzfristige |
Zeit/h |
360 |
|||
|
Mechanische Ausdauer |
10000 mal |
10 |
|||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) |
|||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
|||
|
Ursprüngliche Öffnungszeit |
m |
≤ 60 |
|||
|
Schließungsschlag |
m |
≤ 10 |
|||
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden.
