Produkt-Beschreibung

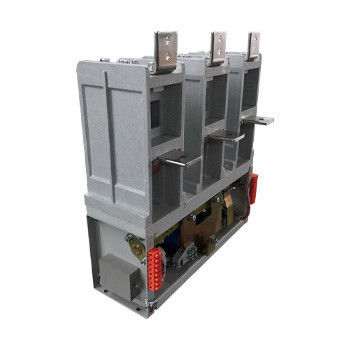

12 kV Vakuumkontakter 1600A - Hochspannungsvakuumkontakter mit Nennspannung 12 kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A
Allgemeine Beschreibung
Der Hai Bang 12 kV Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung von 7,2 kV und 12 kV, Nennstrom von 800, 1000A, 1250A, 1600A, 2000A geeignet.Diese Art von Hochspannungs-Vakuum-Kontakter wird verwendet, um direkt oder aus der Ferne verbinden und trennen Sie den Hauptkreislauf, und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und Transformatoren.
Die Höhe der Umgebung, in der der 12 kV-Hochspannungsvakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.Wir haben Vakuumkontaktoren des Plateau-Types, die in der Umgebung unter einer Höhe von 5000 Metern über dem Meeresspiegel verwendet werden könnten.. Weitere Informationen finden Sie in der Liste der ¢3-Phasen-Vakuum-Kontaktierer.
Wir haben einen weiteren Typ von 12 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt. Weitere Informationen finden Sie in den Kategorien.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
| Name | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 kV | 12 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 6Ie (AC-2) | |||||
| Nennzeit kurze Widerstandsströmung | Eine | 8Ie | |||||
| Nennspitzenstrom widerstehen | Eine | 15Ie | |||||
| Höchste Bruchfähigkeit | Eine | Achtzehnmal. | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 2 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 120 | ||||
| Kurzfristige | Zeit/h | 360 | |||||
| Mechanische Ausdauer | 10000 mal | 10 | |||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | ||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | |||||
| Ursprüngliche Öffnungszeit | m | ≤ 60 | |||||
| Schließungsschlag | m | ≤ 10 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
