Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | Ausfuhrmärkte: | Weltweite |
|---|---|---|---|
| Verpackung: | Verhandlungsfähig | ||
| Hervorheben: | 40.5 kV Hochspannungsvakuumkontakter,Hochspannungsvakuumkontakter 160A,630A HV Vakuumkontakter |
||
Produkt-Beschreibung

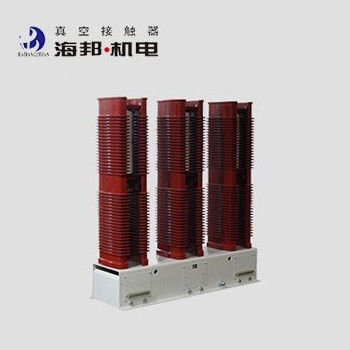

40.5 kV Hochspannungsvakuumkontakter
Hai Bang 40.5kV Hochspannungs Vakuumkontakter ist geeignet für AC 50 ~ 60Hz Leistungssysteme, Hauptkreislauf Nennspannung 40.5kV, Nennstrom 160A, 250A, 400A, 630A.Sie dienen zur direkten oder fernen Anbindung und Trennung des HauptkreislaufsDiese Serie von 40,5 kV Hochspannungs-Vakuumkontaktoren verwendet die internationale Epoxid-Integrierte Halbzylinder-Dämmungsrahmenstruktur.die die Isolationsanforderungen internationaler Vorschriften vollständig erfülltDie Höhe der Umgebung, in der der 40,5 kV-Hochspannungsvakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten.
Arten:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Technische Daten:
|
Name |
Einheit |
Wert |
|||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
40.5 kV |
||||
|
Nennbetriebsstrom (Ie) |
Eine |
160A |
250A |
400A |
630A |
||
|
Nennverbindungskapazität (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nennbrechfähigkeit (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Nennstand gegen Überlaststrom und Zeit |
kA/s |
2.4/1 |
3.75/1 |
Die Bibel, 15. 6. |
9.45/1 |
||
|
Nennkurzzeit-Widerstandsstrom (Ik) |
KV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Nennspitzenwiderstandsstrom ((Ip) |
KV |
4 |
6.25 |
10 |
16 |
||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
4 |
|||||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
95 |
||||
|
Vakuumbremsen |
KV |
95 |
|||||
|
Erleichterungspuls Widerstandsspannung |
KV |
185 |
|||||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Nennleistung (P) |
VA |
≤ 1500/30 (Absorption/Haltung) |
|||||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 1500/600 (Schließen/Öffnen) |
|||||
|
Hilfsschaltkreis |
Formular |
6a+4b |
|||||
|
Nennwert |
AC 380V/5A, |
||||||
|
Gleichspannung 380 V/1A |
|||||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 |
|||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||||
|
Kurzfristige |
Zeit/h |
60 |
|||||
|
Mechanische Ausdauer |
10000 mal |
100 |
|||||
|
Elektrische Ausdauer |
10000 mal |
25 (AC-3), 10 (AC-4) |
|||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 160 |
||||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 |
|||||
|
Ursprüngliche Öffnungszeit |
m |
≤ 120 (Elektrische Bereitstellung) |
|||||
|
Schließungsschlag |
m |
≤ 7 |
|||||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
