Produkt-Beschreibung

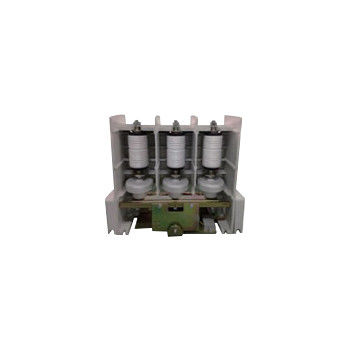

12 kV 630A Vakuumkontakter - Hochspannungsvakuumkontakter, Nennspannung 12 kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Der Hai Bang 12kV 630A Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Nennspannung bis 12 kV, Nennstrom von 160A, 250A, 400A, 630A geeignet.Diese Art von 12 kV Hochspannungs-Vakuumkontator wird häufig in der Stromnetzreaktionsleistungskompensation verwendet, chemische Industrie, Metallurgie, Wasserversorgung und Abwasseraufbereitung, unterirdische Kohlebergbaugeräte und andere Anlässe.Haibang 12kV 630A Vakuumkontaktor wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Kapazitätslasten zu steuern, Wechselstrommotoren, Transformatoren und andere elektrische Geräte. Die Höhe der Umgebung, in der der 12 kV-Hochspannungsvakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel nicht übersteigen.
Wir haben einen anderen Typ von 12 kV Vakuumkontaktor, dessen Nennstrom 800A, 1000A, 1250A, 1600A, 2000A beträgt. Weitere Informationen finden Sie in den Kategorien.
Arten:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 12 | |||
| Nennbetriebsstrom (Ie) | Eine | 160A, 250A, 400A, 630A | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | ||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | 6.3 kA, 3 Mal | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 42 | |||
| Vakuumbremsen | KV | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 75 | ||||
| Nennstrom für die Brechung eines einzelnen Kondensators (C2) | Eine | 160 bis 400 | ||||
| Steuerkreis | Nennspannung (Us) | V | Wechselstrom oder Gleichstrom. 110/220 | |||
| Nennleistung (P) | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 160 | ||||
| Schließungsschlag | m | ≤ 10 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
