Produkt-Beschreibung

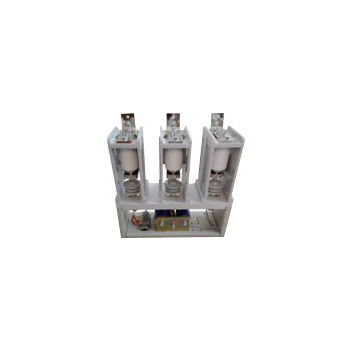

7.2kV 1600A Vakuumkontakter - Hochspannungsvakuumkontakter mit Nennspannung 7,2kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A
Allgemeine Beschreibung
Der Hai Bang 7.2 kV Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung von 7.2 kV und 12 kV, Nennstrom von 800A, 1000A, 1250A, 1600A, 2000A geeignet.Die Höhe der Umgebung, in der der Hochspannungsvakuumkontaktor des Typs CKG8 verwendet wird, beträgt nicht mehr als 1000 m über dem Meeresspiegel.Diese Art von 7,2 kV (12 kV) Hochspannungsvakuumkontaktor wird verwendet, um den Hauptkreis direkt oder aus der Ferne zu verbinden und zu trennen,und zur Steuerung von elektrischen Geräten wie nicht induktiven Wechselstrommotoren und -transformatoren.
Wir haben einen weiteren Typ von 7.2 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt.
Wir haben Vakuumkontaktoren des Plateau-Types, die in der Umgebung unter einer Höhe von 5000 Metern über dem Meeresspiegel verwendet werden könnten.Weitere Informationen finden Sie in der Liste der 3 Phasen-Vakuumkontakter..
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
| Name | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 kV | 12 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 6Ie (AC-2) | |||||
| Nennzeit kurze Widerstandsströmung | Eine | 8Ie | |||||
| Nennspitzenstrom widerstehen | Eine | 15Ie | |||||
| Höchste Bruchfähigkeit | Eine | Achtzehnmal. | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 2 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 120 | ||||
| Kurzfristige | Zeit/h | 360 | |||||
| Mechanische Ausdauer | 10000 mal | 10 | |||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | ||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | |||||
| Ursprüngliche Öffnungszeit | m | ≤ 60 | |||||
| Schließungsschlag | m | ≤ 10 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
