Produkt-Beschreibung

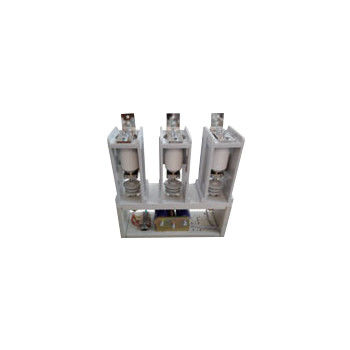

7.2kV 2000A Vakuumkontaktor - Hochspannungsvakuumkontaktor, Nennspannung 7,2kV, Nennstrom 800A, 1000A, 1250A, 1600A, 2000A
Allgemeine Beschreibung
Der Hai Bang 7.2kV 2000A Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50-60Hz, Nennspannung von 7.2kV und 12kV, Nennstrom von 800A, 1000A, 1250A, 1600A, 2000A geeignet.2 kV (12 kV) Hochspannungs-Vakuumkontaktor wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen., und zur Steuerung elektrischer Geräte wie nichtinduktive Wechselstrommotoren und -transformatoren.2 kV 2000A Vakuumkontakter verwendet wird nicht mehr als 1000 m über dem Meeresspiegel.
Wir haben einen weiteren Typ von 7.2 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
| - Nein. | Einheit | Wert | |||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 kV | 12 kV | |||
| Nennbetriebsstrom (Ie) | Eine | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | |||||
| Nennverbindungskapazität | Eine | 4Ie (AC-2) | |||||
| Nennbrechfähigkeit | Eine | 6Ie (AC-2) | |||||
| Nennzeit kurze Widerstandsströmung | Eine | 8Ie | |||||
| Nennspitzenstrom widerstehen | Eine | 15Ie | |||||
| Höchste Bruchfähigkeit | Eine | Achtzehnmal. | |||||
| Nennwerte für die Dauer des Kurzschlusses | s | 2 | |||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | 42 | |||
| Vakuumbremsen | KV | 32 | 42 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | 75 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | |||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | |||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | |||||
| Nennwert | AC 380V/5A, | ||||||
| Gleichspannung 380 V/1A | |||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | |||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 120 | ||||
| Kurzfristige | Zeit/h | 360 | |||||
| Mechanische Ausdauer | 10000 mal | 10 | |||||
| Elektrische Ausdauer | 10000 mal | 25 ((AC-2) | |||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | ||||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | |||||
| Ursprüngliche Öffnungszeit | m | ≤ 60 | |||||
| Schließungsschlag | m | ≤ 10 | |||||
| Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. | |||||||
