Produkt-Beschreibung

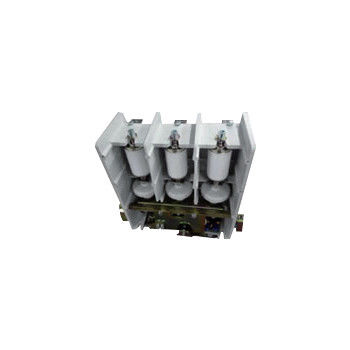

7.2kV 630A Vakuumkontaktor - Hochspannungsvakuumkontaktor, Nennspannung 7,2kV, Nennstrom 160A, 250A, 400A, 630A
Allgemeine Beschreibung
Der Hai Bang 7.2kV 630A Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50-60Hz, Nennspannung bis 7,2 kV, Nennstrom von 160A, 250A, 400A, 630A geeignet.2kV 630A Vakuumkontaktor ist weit verbreitet in der Stromnetzreaktionsleistung Kompensation verwendet, chemische Industrie, Metallurgie, Wasserversorgung und Abwasseraufbereitung, unterirdische Kohlebergbaugeräte und andere Anlässe.Diese Art von Hochspannungsvakuumkontaktor wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Kapazitätsauflastungen zu steuernDie Höhe der Umgebung, in der der Vakuumkontakter verwendet wird, darf 1000 m über dem Meeresspiegel liegen.
Wir haben einen anderen Typ von 7,2 kV Vakuumkontaktoren, dessen Nennstrom 800A, 1000A, 1250A, 1600A, 2000A beträgt. Bitte beachten Sie die Kategorien für weitere Informationen.
Arten:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2. Das ist nicht wahr.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6. Das ist nicht wahr.3
Technische Daten:
| Name | Einheit | Wert | ||||
| Hauptkreislauf | Nennbetriebsspannung (Ue) | KV | 7.2 | |||
| Nennbetriebsstrom (Ie) | Eine | 160A, 250A, 400A, 630A | ||||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennverbindungskapazität | Eine | 10Ie (AC-4) | ||||
| Nennbrechfähigkeit | Eine | 8Ie (AC-4) | ||||
| Nennzeit kurze Widerstandsströmung | Eine | 10Ie | ||||
| Nennspitzenstrom widerstehen | Eine | 25Ie | ||||
| Nennwerte für die Dauer des Kurzschlusses | s | 4 | ||||
| Höchste Bruchfähigkeit | kA, Zeit | 6.3/3 | ||||
| Leistungsfrequenz Widerstandsspannung | Verkabelung zum Erdanschluss | KV | 32 | |||
| Vakuumbremsen | KV | 32 | ||||
| Erleichterungspuls Widerstandsspannung | KV | 60 | ||||
| Nennstrom für die Brechung eines einzelnen Kondensators (C2) | Eine | 160 | ||||
| Steuerkreis | Nennspannung (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) elektrischer Aufbewahrungsraum | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
| Hilfsschaltkreis | Formular | (3a+2b) ~(6a+5b) | ||||
| Nennwert | AC 380V/5A, | |||||
| Gleichspannung 380 V/1A | ||||||
| Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung | KV | 2 | ||||
| Nennbetriebsfrequenz | Langfristig | Zeit/h | 300 | |||
| Kurzfristige | Zeit/h | 600 | ||||
| Mechanische Ausdauer | 10000 mal | 100 | ||||
| Elektrische Ausdauer | 10000 mal | 25 (AC-3), 10 (AC-4) | ||||
| Mechanische Eigenschaften | Schließzeit | m | ≤ 200 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 100 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 5 | ||||
|
Anmerkung: 1. Die Nennsteuerungsspannung kann nach den Anforderungen des Kunden erstellt werden. 2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden. |
||||||
