Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | Pole-Zahl: | 3 |
|---|---|---|---|
| Hervorheben: | 2000A Vakuumkontakter 7,2 kV,3 Pole 2000A Vakuumkontakter |
||
Produkt-Beschreibung

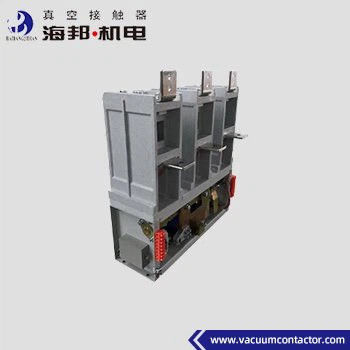

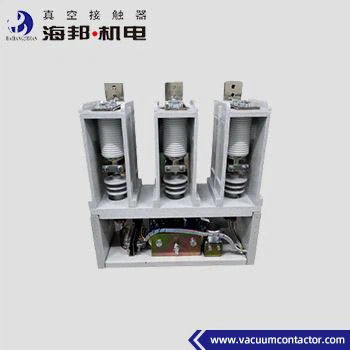

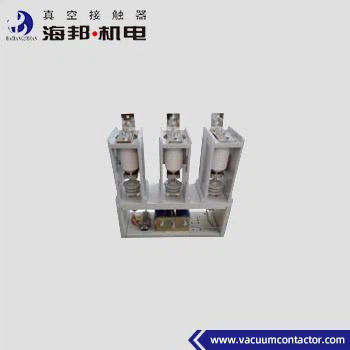

Der Hai Bang 7.2kV Vakuumkontakter 2000A ist für Stromversorgungssysteme mit Wechselstrom von 50-60Hz, Nennspannung von 7.2kV und 12kV, Nennstrom von 800A, 1000A, 1250A, 1600A, 2000A geeignet.2 kV (12 kV) Hochspannungs-Vakuumkontaktor wird verwendet, um den Hauptkreislauf direkt oder aus der Ferne zu verbinden und zu trennen.Die Höhe der Umgebung, in der der Vakuumkontakter eingesetzt wird, darf 1000 m über dem Meeresspiegel nicht übersteigen.
Wir haben einen weiteren Typ von 7.2 kV Vakuumkontaktor, dessen Nennstrom 160A, 250A, 400A, 630A beträgt.
Arten:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 kV |
12 kV |
|
|
Nennbetriebsstrom (Ie) |
Eine |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
|
Nennverbindungskapazität |
Eine |
4Ie (AC-2) | |||
|
Nennbrechfähigkeit |
Eine |
6Ie (AC-2) | |||
|
Nennzeit kurze Widerstandsströmung |
Eine |
8Ie | |||
|
Nennspitzenstrom widerstehen |
Eine |
15Ie | |||
|
Höchste Bruchfähigkeit |
Eine |
8Ie, 3mal | |||
|
Nennwerte für die Dauer des Kurzschlusses |
s |
2 | |||
|
Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
| Vakuumbremsen |
KV |
32 |
42 | ||
|
Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
|
Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+2b) ~(6a+5b) |
|||
| Nennwert | AC 380V/5A, | ||||
| Gleichspannung 380 V/1A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
| Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
10 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-2) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 200 |
||
|
Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
|
Ursprüngliche Öffnungszeit |
m |
≤ 60 | |||
|
Schließungsschlag |
m |
≤ 10 | |||
Anmerkung:Die Nennsteuerungsspannung kann entsprechend den Kundenanforderungen erstellt werden.
