Detailinformationen |
|||
| Nennspannung: | 12 kV | Typ: | Vakuumkontakter |
|---|---|---|---|
| Nennfrequenz: | 50/60 Hz | ||
| Hervorheben: | Horizontale Vakuumkontakter mit 12 kV,Horizontale Vakuumkontakter Hochspannung |
||
Produkt-Beschreibung
Allgemeine Beschreibung

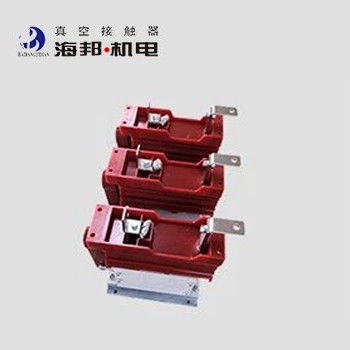

Hai Bang Hochspannungs-Horizontale Vakuumkontaktor ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Nennspannung 7,2 kV und 12 kV, Nennstrom 160A, 250A, 400A, 630A anwendbar.Diese Art von Hochspannungsvakuumkontaktor wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Kapazitätsauflastungen zu steuern, Wechselstrommotoren, Transformatoren und sonstige elektrische Geräte.
Der horizontale Vakuumkontakter wird in der Stromnetzreaktionsleistungskompensation, der chemischen Industrie, der Metallurgie, der Wasserversorgung und Abwasseraufbereitung, der Kohlebergbaugeräte und bei anderen Anlässen verwendet.Die Höhe der Umgebung, in der die Vakuumkontakterinheit verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten..
Arten:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 |
12 |
|
| Nennbetriebsstrom (Ie) |
Eine |
160A, 250A, 400A, 630A | |||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennverbindungskapazität |
Eine |
10Ie | |||
| Nennbrechfähigkeit |
Eine |
8Ie | |||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | |||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | |||
| Höchste Bruchfähigkeit |
Eine |
10Ie | |||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+3b) ~(6a+6b) |
|||
| Nennwert | Wechselstrom 380V/5A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
|
Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
30 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-3),10 ((AC-4) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 150 |
||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 (elektrische Halterung), ≤ 60 (mechanische Halterung) | |||
| Schließungsschlag |
m |
≤ 4 | |||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
|||||
