Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | Typ der Montage: | Horizontale |
|---|---|---|---|
| Hervorheben: | 7Horizontale Vakuumkontakter mit einer Leistung von.2 kV,Horizontale Vakuumkontakter 160A |
||
Produkt-Beschreibung
Allgemeine Beschreibung

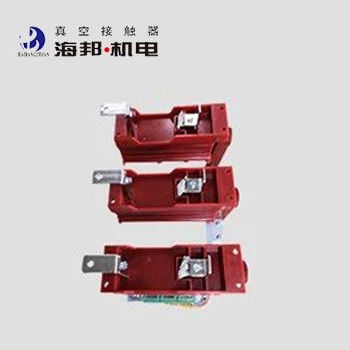

Der Hai Bang Hochspannungs-Horizontale Vakuumkontakter ist für Stromversorgungssysteme mit Wechselstrom von 50 bis 60 Hz, Nennspannung von 7,2 kV und 12 kV, Nennstrom von 160A, 250A, 400A, 630A geeignet.Diese Art von Hochspannungsvakuumkontaktor wird verwendet, um direkt oder aus der Ferne den Hauptkreislauf zu verbinden und zu trennen und häufig Kapazitätsauflastungen zu steuern, Wechselstrommotoren, Transformatoren und sonstige elektrische Geräte.
Der horizontale Vakuumkontakter wird in der Stromnetzreaktionsleistungskompensation, der chemischen Industrie, der Metallurgie, der Wasserversorgung und Abwasseraufbereitung, der Kohlebergbaugeräte und bei anderen Anlässen verwendet.Die Höhe der Umgebung, in der die Vakuumkontakterinheit verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten..
Arten:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 |
12 |
|
| Nennbetriebsstrom (Ie) |
Eine |
160A, 250A, 400A, 630A | |||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennverbindungskapazität |
Eine |
10Ie | |||
| Nennbrechfähigkeit |
Eine |
8Ie | |||
| Nennzeit kurze Widerstandsströmung |
Eine |
10Ie | |||
| Nennspitzenstrom widerstehen |
Eine |
25Ie | |||
| Höchste Bruchfähigkeit |
Eine |
10Ie | |||
| Nennwerte für die Dauer des Kurzschlusses |
s |
4 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(3a+3b) ~(6a+6b) |
|||
| Nennwert | Wechselstrom 380V/5A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
120 |
||
|
Kurzfristige |
Zeit/h |
360 | |||
|
Mechanische Ausdauer |
10000 mal |
30 | |||
|
Elektrische Ausdauer |
10000 mal |
25 ((AC-3),10 ((AC-4) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 150 |
||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 (elektrische Halterung), ≤ 60 (mechanische Halterung) | |||
| Schließungsschlag |
m |
≤ 4 | |||
|
Anmerkung: Die Nennregelungsspannung kann nach den Anforderungen des Kunden erstellt werden. |
|||||
