Produkt-Beschreibung
Allgemeine Beschreibung

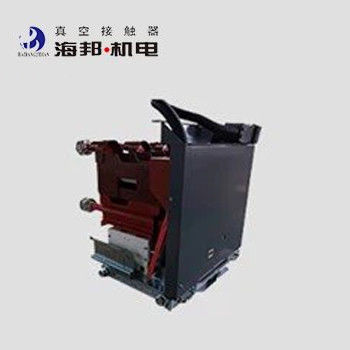

Hai Bang 7,2 kV Hochspannung Vakuumkontakter-Schutzschutzschutzschutz-Kombinationsgeräte Typ HCR-7.2J ((D) Y/D315-50T ist für Stromversorgungssysteme mit AC 50-60Hz und Nennspannung 7,2 kV, Nennstrom 315A anwendbar.
Hai Bang 12 kV Hochspannung Vakuumkontakter-Schutzschutzschutzschutz-Kombinationsgeräte Typ HCR-12J ((D) Y/D200-50T ist für Stromversorgungssysteme mit AC 50-60Hz und Nennspannung 12 kV, Nennstrom 200A anwendbar.
Sie können im Schaltschrank installiert werden, um einen F-C-Schaltkreis zu bilden, und in Verbindung mit einem umfassenden Schutz verwendet werden.Die Vakuumkontakterinheit kombiniert eine Hochspannungssicherung, die in der Lage ist, eine Vielzahl von Kurzschlussfehlströmen mit einem Vakuumkontakter zu brechen, der häufig betrieben werden kannDie Hochspannungs-Vakuum-Kontakt-Fuse-Kombinations-Einheiten können zum häufigen Starten von Motoren und zum häufigen Schalten von Transformatoren und Kondensatoren verwendet werden.Hochspannungs-Vakuum-Kontakter-Schutzschutzschutz-Kombinationseinheiten werden in Stromsystemen wie Kraftwerken weit verbreitet, Chemikalien, Kohlengruben, Metallurgie, Häfen und Werfen.mit einer Leistung von mehr als 1000 WDer Trolley an der Unterseite der 7,2 kV Hochspannungs-Vakuumkontakt-Sicherungskombinationsgeräte kann leicht aus dem Steuerfach heraus bewegt werden.Die Höhe der Umgebung, in der das Produkt verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten..
Technische Daten:
|
Name |
Einheit |
Wert | |||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 |
12 |
|
| Nennbetriebsstrom (Ie) ((Abhängig von der Sicherung) |
Eine |
≤ 315 |
≤ 200 | ||
| Nennfrequenz (fr) |
Hz |
50 bis 60 | |||
| Nennwert für den erwarteten Kurzschlussbrückstrom (wirksamer Wert) |
kA |
≤ 50 | |||
| Nennwert des erwarteten Kurzschlussstroms (Peakwert) |
kA |
125 | |||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 |
|
|
Vakuumbremsen |
KV |
32 |
42 | ||
| Erleichterungspuls Widerstandsspannung |
KV |
60 |
75 | ||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Nennleistung (P) |
VA |
≤ 1000/100 (Absorption/Haltung) | |||
| Nennleistung (P) mechanische Halteleistung |
VA |
≤ 900/600 (Schließung/Eröffnung) | |||
|
Hilfsschaltkreis |
Formular |
(6a+6b) |
|||
| Nennwert | Wechselstrom 380V/5A | ||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV |
2 | |||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 |
||
|
Kurzfristige |
Zeit/h |
600 | |||
|
Mechanische Ausdauer |
10000 mal |
30 | |||
|
Elektrische Ausdauer |
10000 mal |
10 ((AC-3) | |||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 150 |
||
| Dreiphasige asynchrone Zeit |
m |
≤ 3 | |||
| Ursprüngliche Öffnungszeit |
m |
≤ 150 (elektrische Halterung), ≤ 60 (mechanische Halterung) | |||
| Schließungsschlag |
m |
≤ 4 | |||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
