Detailinformationen |
|||
| Nennfrequenz: | 50/60 Hz | ||
|---|---|---|---|
| Hervorheben: | 12 kV Vakuumkontaktgerät,Vakuumkontakter 110 V |
||
Produkt-Beschreibung
Allgemeine Beschreibung

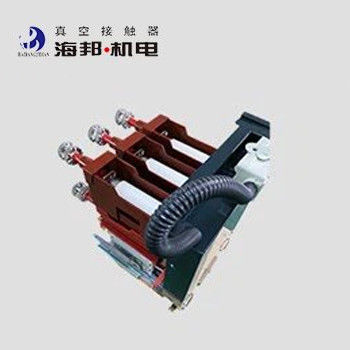

Hai Bang 12 kV Vakuumkontakt-Schutzschutz-Kombinationseinheiten HCR-12J(D) Y/D200-50T sind für Stromversorgungssysteme mit Wechselstrom von 50-60 Hz, Nennspannung 12 kV, Nennstrom 200 A anwendbar.
HCR-7.2J(D)Y/D315-50T ist eine weitere Art von Vakuumkontakt-Sicherungskombinationsanlagen, deren Nennspannung 7,2 kV und Nennstrom 315A beträgt.
Die Vacuum Contactor-Fuse Combination-Einheiten können im Schaltschrank installiert werden, um einen F-C-Schaltkreis zu bilden, und in Verbindung mit einem umfassenden Schutzgerät verwendet werden.Die Vakuumkontakterinheit kombiniert eine Hochspannungssicherung, die in der Lage ist, eine Vielzahl von Kurzschlussfehlströmen mit einem Vakuumkontakter zu brechen, der häufig betrieben werden kann. Es kann für den häufigen Start von Motoren und häufigen Wechsel von Transformatoren und Kondensatoren verwendet werden.Chemikalien, Kohlengruben, Metallurgie, Häfen und Werfen. Es kann von Kraftwerken und Industrie- und Bergbauunternehmen verwendet werden, um Wechselspannungs-Hochspannungsmotoren, Transformatoren,mit einer Leistung von mehr als 1000 WDer Trolley am unteren Ende der 12 kV-Vakuumkontakt-Schutzschutzgeräte kann leicht aus dem Schaltfach bewegt werden.Die Höhe der Umgebung, in der das Produkt verwendet wird, darf 1000 m über dem Meeresspiegel nicht überschreiten..
Technische Daten:
|
Name |
Einheit | Wert | ||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 | 12 | ||
| Nennbetriebsstrom (Ie) ((Abhängig von der Sicherung) |
Eine |
≤ 315 | ≤ 200 | |||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennwert für den erwarteten Kurzschlussbrückstrom (wirksamer Wert) | kA | ≤ 50 | ||||
| Nennwert des erwarteten Kurzschlussstroms (Peakwert) | kA | 125 | ||||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 | ||
|
Vakuumbremsen |
KV |
32 | 42 | |||
| Erleichterungspuls Widerstandsspannung |
KV |
60 | 75 | |||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
|
Hilfsschaltkreis |
Formular | (6a+6b) | ||||
|
Nennwert |
Wechselstrom 380V/5A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV | 2 | ||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 | |||
|
Kurzfristige |
Zeit/h | 600 | ||||
|
Mechanische Ausdauer |
10000 mal | 30 | ||||
|
Elektrische Ausdauer |
10000 mal | 10 ((AC-3) | ||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 150 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 4 | ||||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
